Aksiyel Fanlar
CGT

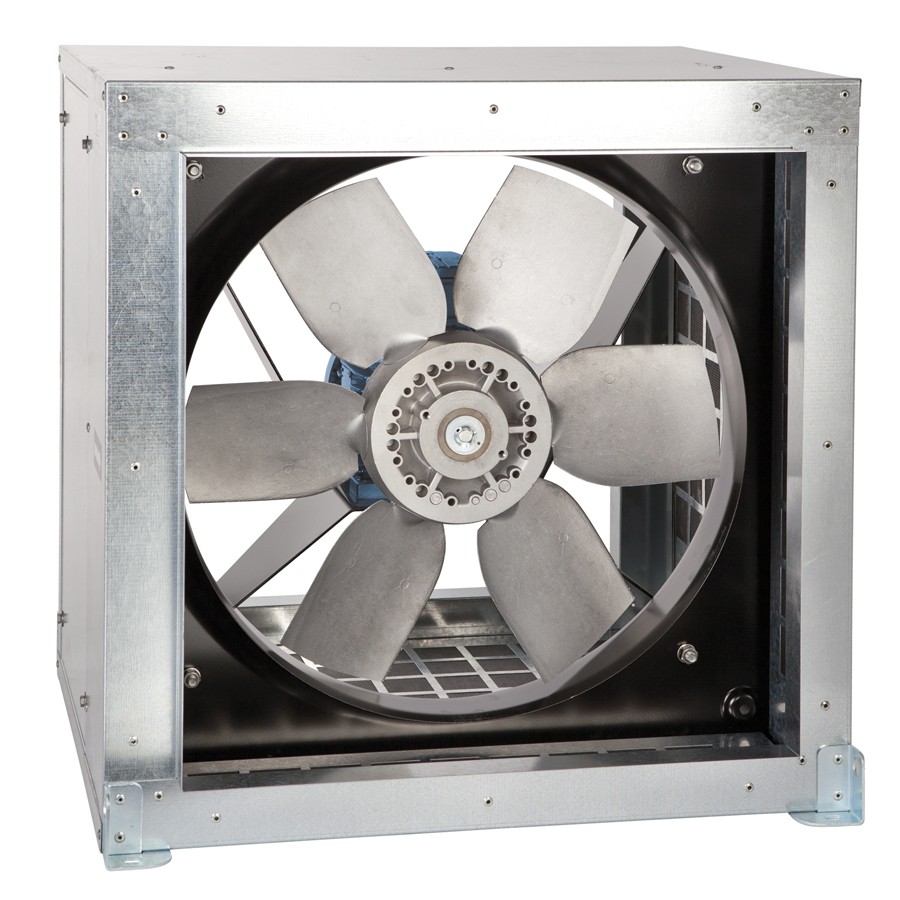

Genel havalandırma için akiyal hücreli fanlar.

Gövde, ağır hizmet tipi galvanizli sacdan üretilmiş olup, iç kısmı 25 mm kalınlığında yangına dayanıklı fiberglas akustik izolasyon (M0) ile kaplanmıştır.

Değişken kanat açısına sahip pervane, ISO 14694: G6.3 standardına göre dinamik olarak balanslanmış olup, yüksek kaliteli alüminyumdan üretilmiştir. Göbekler, çap ve mekanik gereksinimlere bağlı olarak alüminyumdan veya preslenmiş sacdan yapılmaktadır.

Standart hava çalışma sıcaklık aralığı: -20ºC ile +40ºC arasıdır.

Kurulum için en uygun konfigürasyonları seçmek ve ilgili teknik dokümanlara ulaşmak için EasyVent’i kontrol edin.

Motor

2 ve 4 kutuplu, tek devirli.

0,75kW ve üzeri için IE3 verimlilik sınıfı, daha düşük kW motorlar için minimum IE2.

8 kutuplu veya çift devirli motorlar için geçerli değildir.

Tüm motorlar IP55 koruma sınıfında ve F sınıfı izolasyona sahiptir.

Elektrik beslemeleri:

Elektrik girişi:

Trifaze 220-240/380-415-50/60Hz, 3 kW’a kadar.

Daha yüksek güçlü motorlar ve çift devirli motorlar için

trifaze 380-415V-50Hz.

İnvertör kontrolüne uygundur.

60Hz versiyonları EasyVent’te mevcuttur.

Ek Bilgi

Standart hava yönü Motor-Pervane (Form A).

Yatay hava akışı kurulumu için uygundur.

Opsiyonel

2/4, 4/8, 4/6 veya 6/12 kutuplu çift devirli.

PTC termistörlü veya rezistanslı motorlar.

ATEX

Trifaze modeller için mevcut CGT ATEX versiyonları.

-20ºC ile +40ºC ortam çalışma sıcaklıkları için.

ATEX Alev Sızdırmaz – Gaz

Standart ATEX versiyonunda alev sızdırmaz motorlar termal korumasızdır.

Frekans konvertörü ile kullanıldığında, sipariş sırasında PTC tip termal korumalı alev sızdırmaz motorlar belirtilmelidir.

II 2G Ex d IIB T4

II 2G Ex d IIB+H2 T4 (Ex d IIC T4 motor ile)

ATEX Artırılmış Emniyet – Gaz

II 2G Ex e II T3

ATEX – Toz

Standart ATEX versiyonunda, toz için ATEX motorları termal korumasızdır.

Frekans konvertörü ile kullanıldığında, sipariş sırasında PTC tip termal korumalı toz için ATEX motorları belirtilmelidir.

Askıda yanıcı parçacıklar ve iletken olmayan toz:

II 3D Ex tc IIIB T125ºC

İletken toz:

II 3D Ex tc IIIC T125ºC (IP65 motor ile)

CGT ATEX seçimi için CHGT veya Easyvent performans eğrilerine bakınız.

Not: ATEX motorlarda elektriksel veriler değişiklik gösterebilir.
