Çatı Tipi Fanlar
CRHB-N / CRHT-N

CRHB-N / CRHT-N

> Resim İndir

CRHB-N / CRHT-N

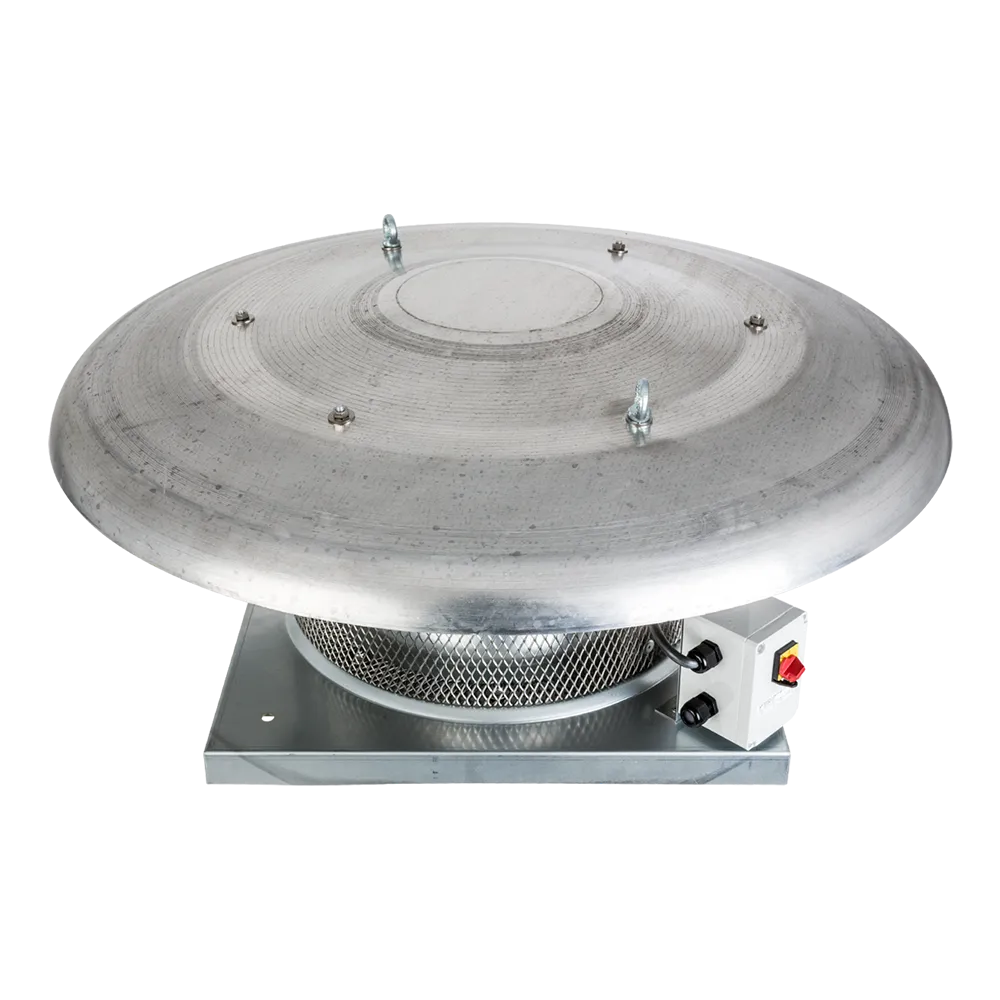

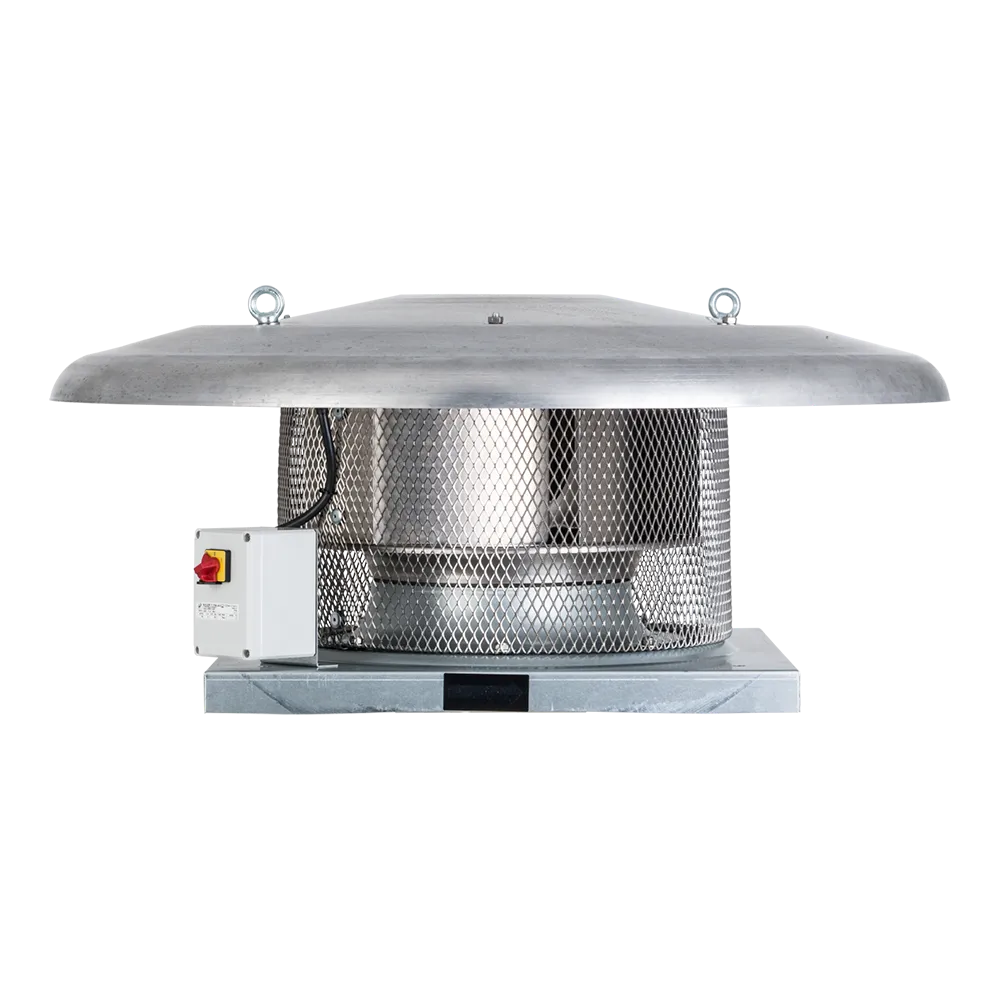

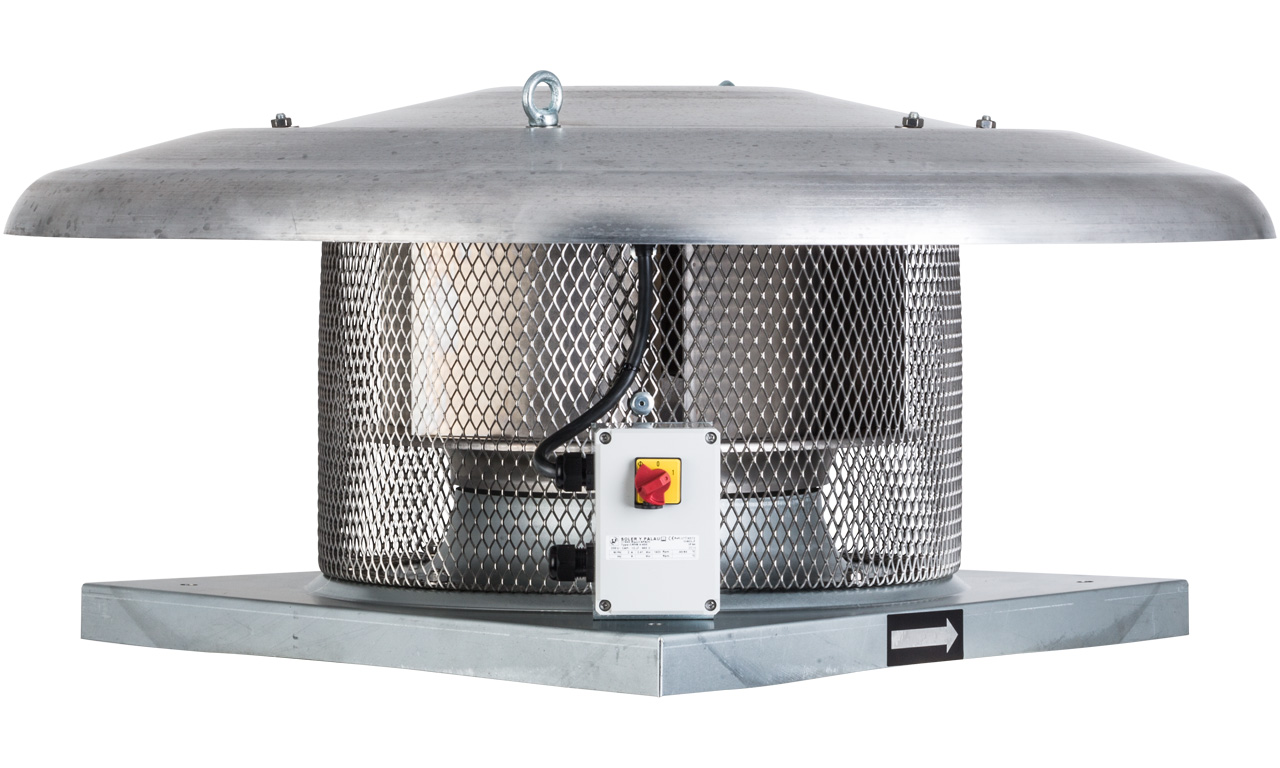

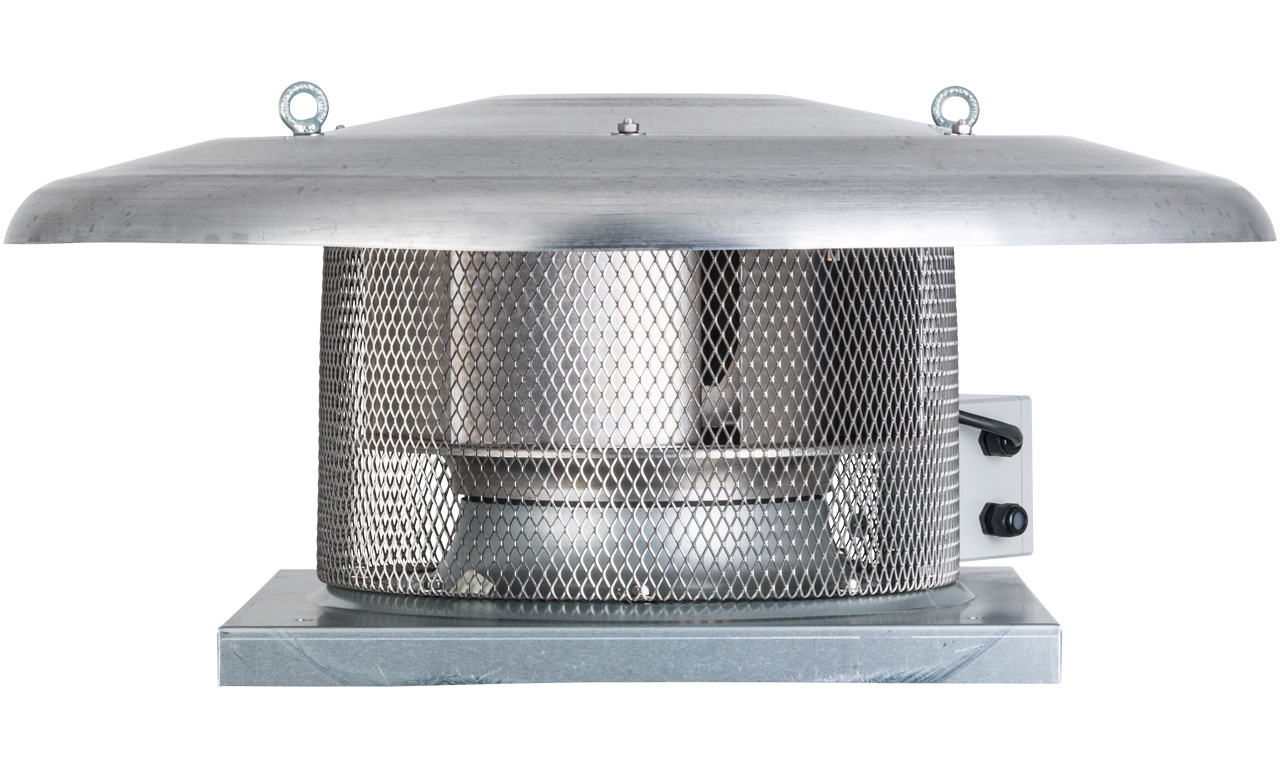

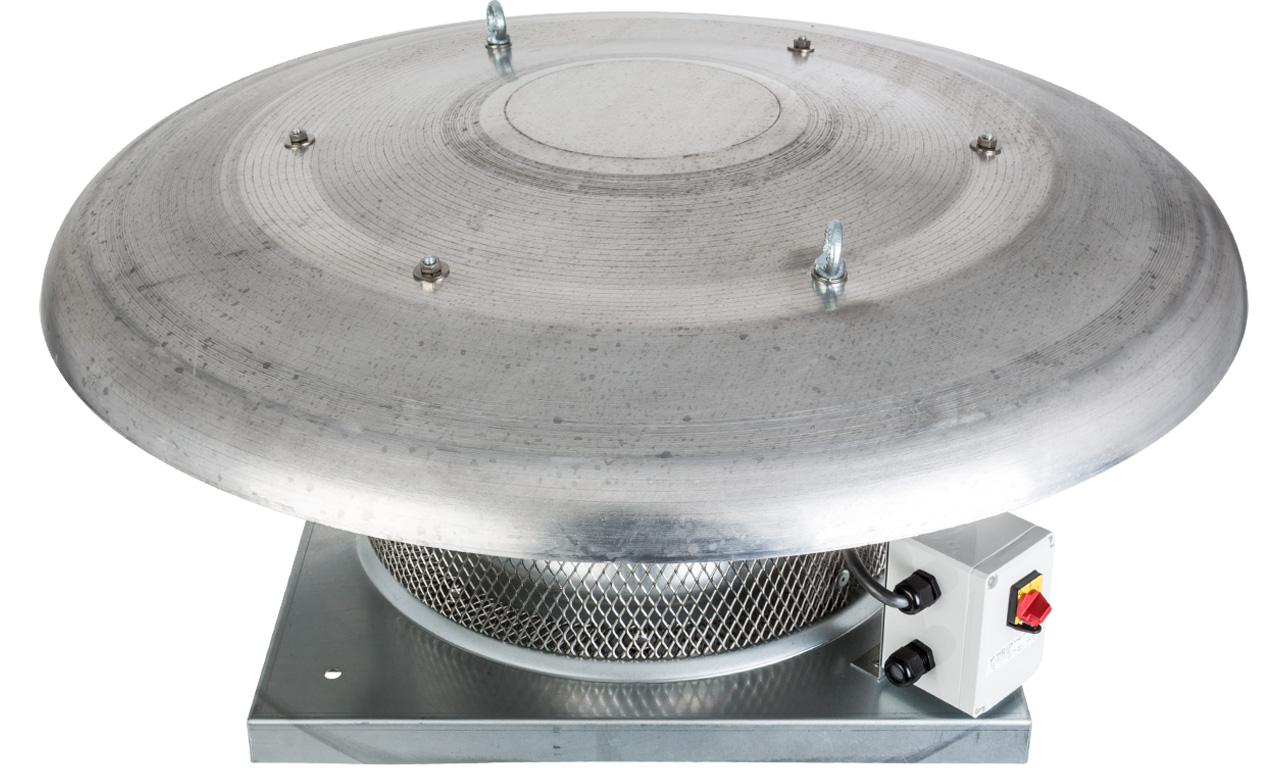

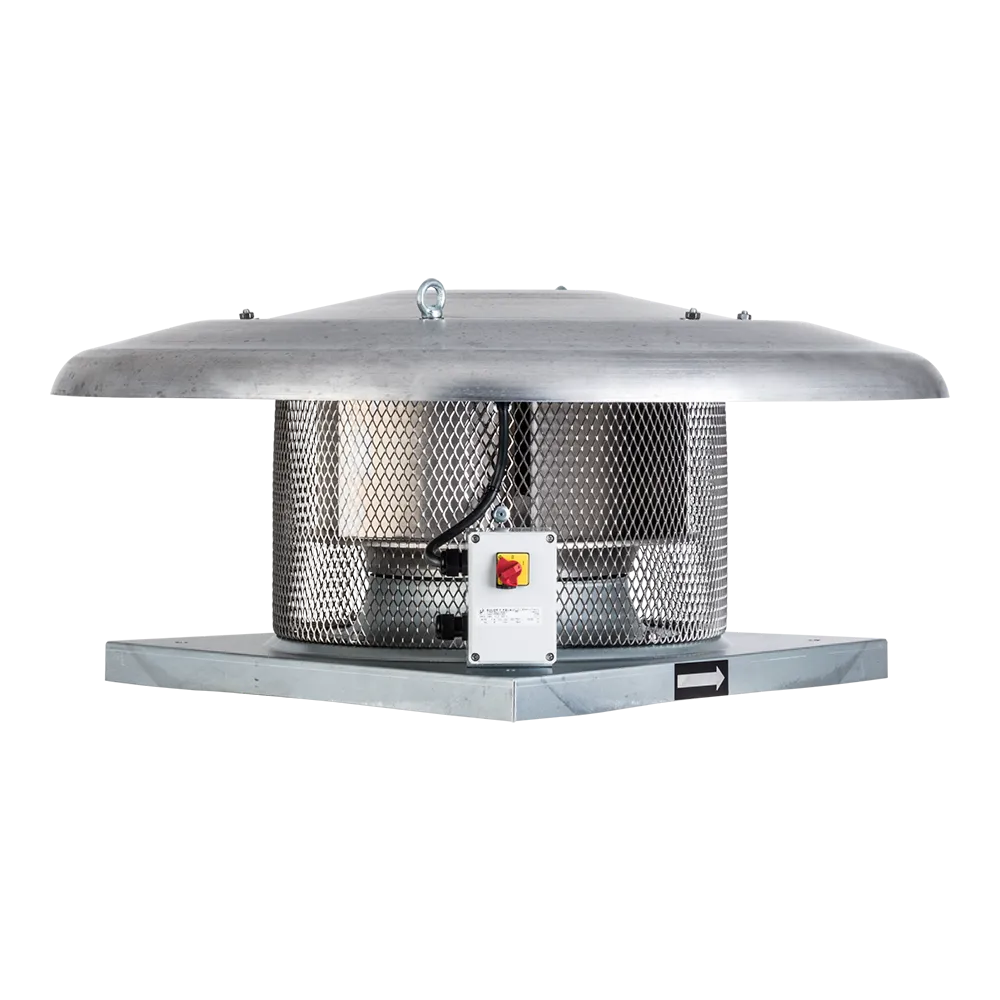

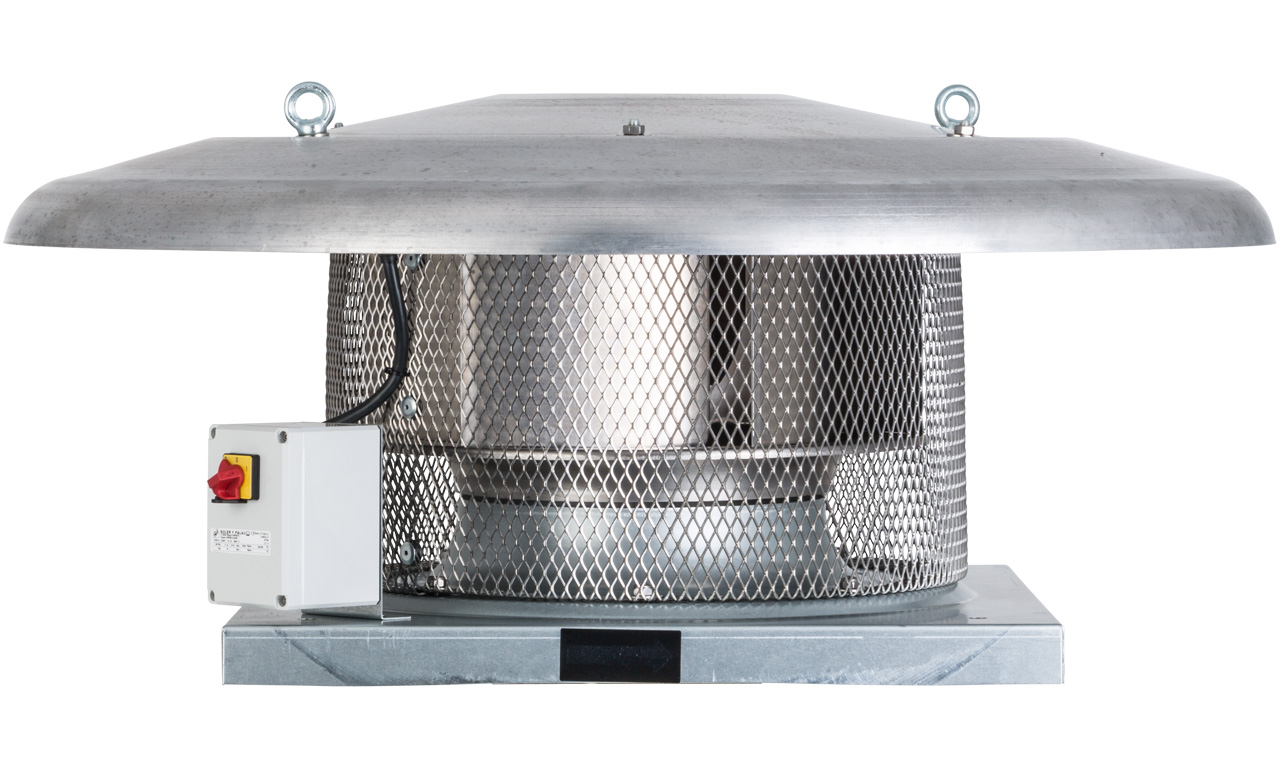

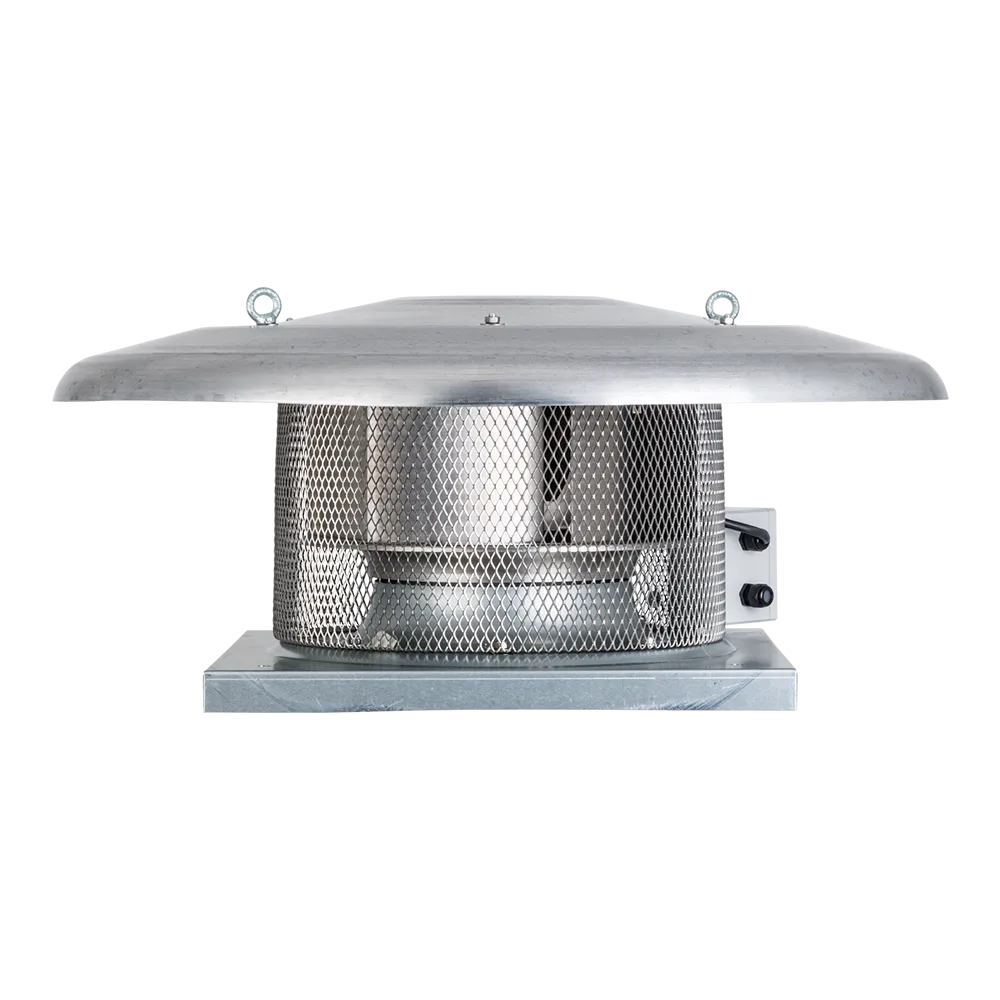

CRHB-N / CRHT-N serisi yatay atışlı çatı tipi radyal fanların montaj plakası galvaniz çelik sacdan, fan şapkası ise sıvama alüminyumdan üretilmiştir.

Çok ince bir tasarıma sahiptir.

Geriye eğik seyrek radyal kanatlara sahip olan fanlar harici rotor motorludur ve üzerinde bakım şalteri bulunmaktadır.

Seride 1.390 – 13.220 m³/h arasında debi değeri ve Ø250 – 560 mm arasında çap seçenekleri sunan 11 farklı model bulunmaktadır.

Detaylar için
Hemen Al

CRHB-N / CRHT-N

Yatay atışlı çatı tipi radyal fan.

Çok ince bir tasarıma sahiptir.

Galvanizli çelik sacdan imal edilmiş montaj plakası, alüminyum şapka, plug fan kanatları (225 ve 250 modelleri için plastikten ve 280 ila 630 modellerinden alüminyum levhadan imal edilmiştir.)

Bir kuş koruyucu, harici rotor motoru, termal koruyucu ve On-Off izolatör anahtarı ile korunmaktadır.


Motorlar

Modele bağlı olarak, 2, 4 veya 6 kutup halinde mevcuttur.

Elektrik girişi:

-Monofaze 230V-50 / 60Hz (1), IP54, Sınıf F, (voltaj tarafından kontrol edilebilir hız)

-Trifaze 230 / 400V-50 / 60Hz (2), IP54, Sınıf F

Trifaze modeller: frekans invertörü ve voltajla kontrol edilebilir hız (4-450 ve 4-560 modelleri hariç).

(1) Modeller / 4-500 ve 6/630, 230V-50Hz.

(2) Modeller / 4-450, 4/560 ve 6/630, 230 / 400V-50Hz.

Özellikler

  • İnce tasarım
    Fan yüksekliğini azaltan dıştan rotorlu motor

  • Yüksek verimli geriye eğik radyal kanat
    Düşük bakım ve düşük tüketim

  • Kuş geçirmez koruma
    Parmak geçmez çelik koruyucu

  • IP55 Bakım şalteri
    Fanlar standart olarak ON/OFF elektrik yalıtım anahtarlıdır

Dokümanlar
  • KATALOG CRHB-N / CRHT-N
  • KULLANIM KLAVUZU CRHB-N / CRHT-N
  • ELEKTRİK BAĞLANTI ŞEMASI CRHB-N / CRHT-N
