Hücreli Aspiratörler
CVAB-N / CVAT-N

CVAB-N / CVAT-N

> Resim İndir

CVAB-N / CVAT-N

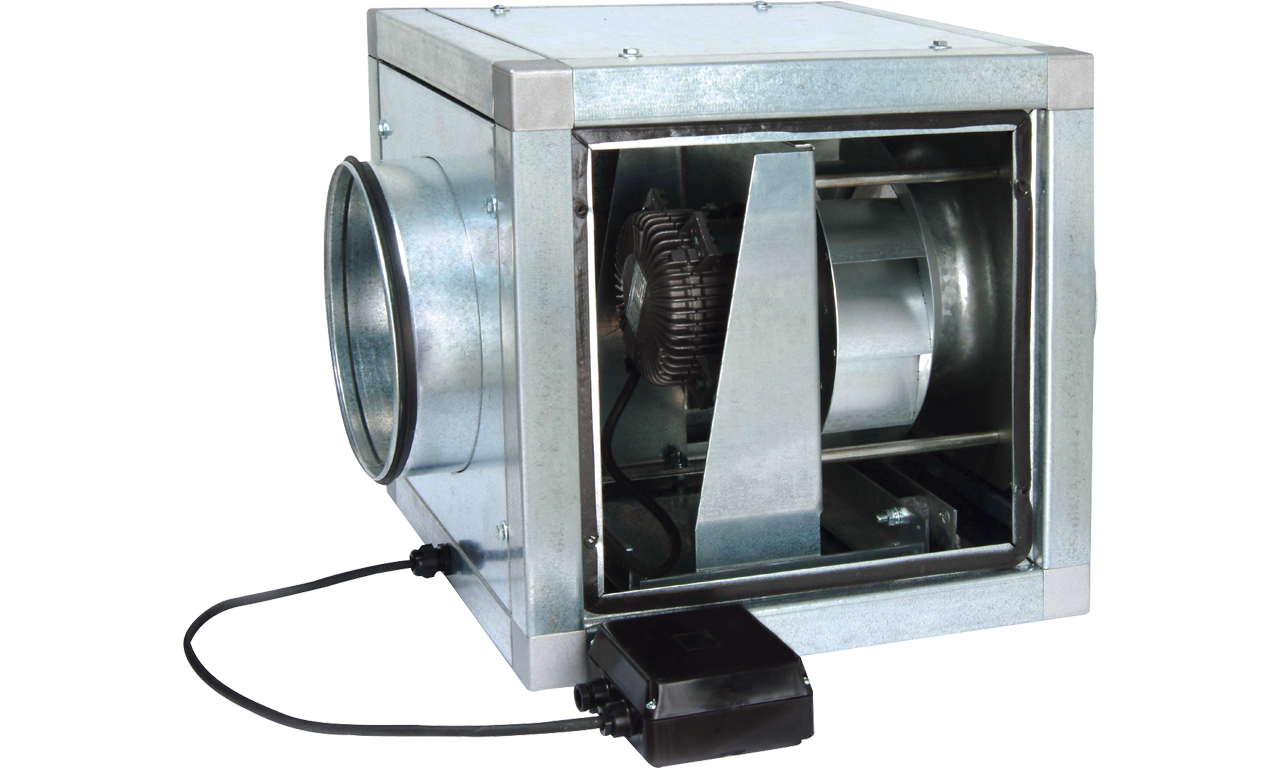

CVAB-N / CVAT-N serisi direkt akuple, hücreli fanlar geriye eğik, seyrek ve radyal kanatlara sahiptir.

Galvaniz çelik sacdan üretilen fan hücreleri çift cidarlıdır, 17 mm kalınlığında cam yünü akustik izolasyona sahiptir ve M0 yanmazlık sınıfındadır.

Seride 1.280 – 14.640 m³/h arasında debi değeri ve Ø250 – 710 mm arasında bağlantı çapı seçenekleri sunan 15 farklı model bulunmaktadır.

Elektrik bağlantı terminali cihazın dışına kablo ile uzatılmıştır.

Fan pervaneleri dinamik olarak balanslanmıştır.

Detaylar için

CVAB-N / CVAT-N

Ticari mutfaklar ve endüstriyel uygulamaların havalandırılması için tasarlanmış CVAB/CVAT serisi akustik kabinli radyal fanların kabinleri galvaniz çelik sacdan mamul ve çift cidarlıdır.
Alüminyum profillerden imal edilen fan hücresi, M0 yanmazlık sınıfına sahip, 25 mm cam yünü akustik izolasyonla kaplanmış çift cidarlı panellere sahiptir.
Giriş ve çıkıştaki dairesel kanal bağlantı flanşı.
CVAB-N / CVAT-N, hava akımının içine motor yerleştirilmiş alüminyumdan (CVAB-N) veya çelikten (CVAT-N) imal edilen direkt akuple geriye eğik kanatlı radyal fan içerir.


Motor
CVAB-N
Monofaze harici rotorlu motorlar 230V 50Hz, IP55, F sınıfı, termik korumalı, voltaj ile kontrol edilen hız.
Çalışma sıcaklığı -40ºC - 60ºC arasındadır.

CVAT-N
Trifaze 4 ve 6 kutuplu motorlar 230 / 400V 50Hz, IP55, F sınıfı, termik korumalı (PTC), frekans invertörü ile kontrol edilebilir.
Çalışma sıcaklığı -20ºC - 40ºC arasındadır.


ATEX versiyonları
Trifaze modeller için ATEX Yönergesi uyarınca talep üzerine, patlamaya dayanıklı modeller.
Çalışma sıcaklığı -20ºC - +40ºC arasındadır.
- ATEX Alev Geçirmez- Gaz
II 2G Exd IIB T4 II 2G Exd IIB+H2 T4 (motorlu ExdIIC T4 ile)
- ATEX Arttırılmış emniyet - Gaz
II 2G Exe IIC T3

CVAT-N ATEX’i seçmek için performans eğrilerine veya Easyvent’e bakın.
Elektrik verilerinin ATEX motorları için farklılık gösterebileceğini unutmayın.

Özellikler

  • Geriye Eğimli Pervane

    Pislik birikimini engeller. Dinamik olarak balanslanmıştır

  • Düşük Gürültü Seviyesi

    Çift cidar arasına yerleştirilmiş, M0 yanmazlık sınıfına sahip, 17 mm kalınlığında cam yünü akustik izolasyon malzemesi gürültü seviyesini önemli ölçüde azaltmaktadır

  • Sağlamlık

    Yüksek yüzey kaliteli alüminyumdan mamul köşeler kabine sağlamlık kazandırmaktadır

  • IP55 harici terminal kutusu

    Kablo bağlantılarının yapılmasını ve kontrolünü sağlar


Dokümanlar
  • KATALOG CVAB-N / CVAT-N
  • KULLANIM KLAVUZU CVAB-N / CVAT-N
  • ELEKTRİK BAĞLANTI ŞEMASI CVAB-N / CVAT-N
