Hücreli Aspiratörler
CVTT

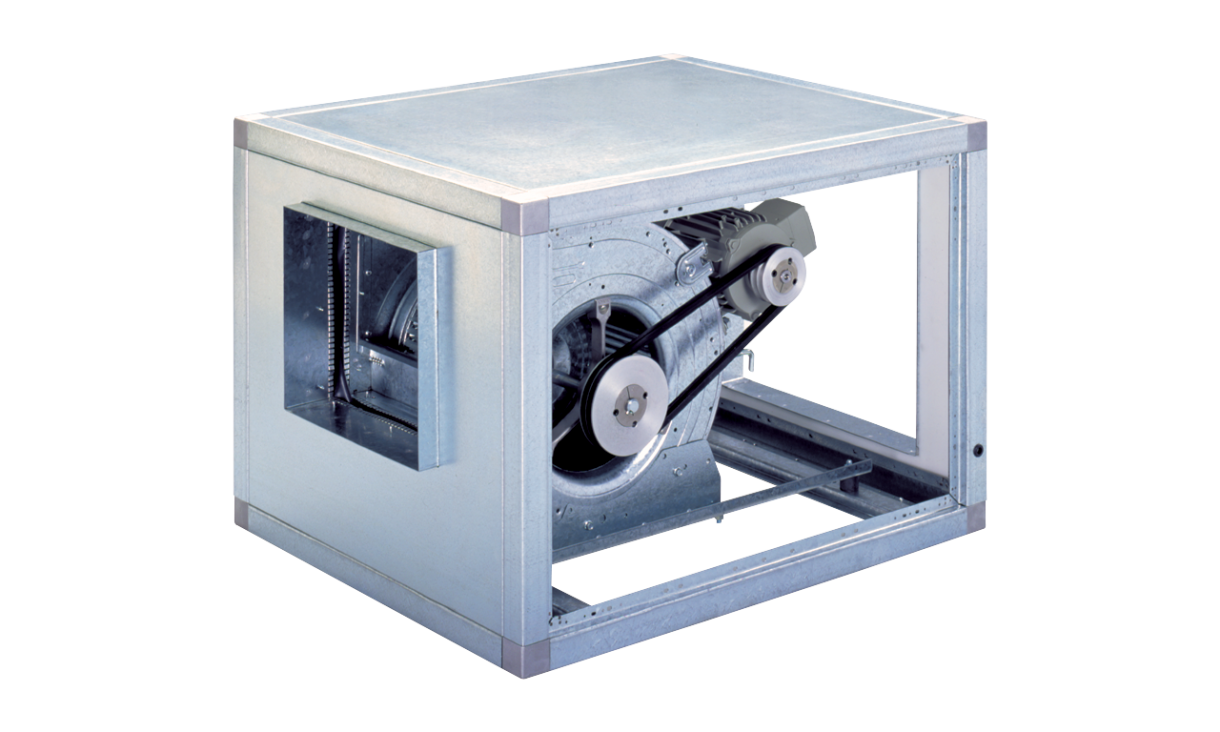

Galvanizli çelik sacdan imal edilmiş, içte melamin akustik izolasyon (M1) ile kaplanmış öne eğik kayış tahrikli hücreli fanları.

Tüm modellerde titreşim önleme sistemine monte edilmiş çift emişli düşük basınçlı bir radyal fan ve atış ağzı tarafında esnek konnektör bulunur.

Atış ağzından bakıldığında ünitenin sağ tarafında motor, makara ve kayış düzeneğiyle yatay atışlı (kod H) konfigürasyonunda standart olarak tedarik edilir.

Motor

Trafolu monofaze ve trifaze hız anahtarı.

Elektrik beslemesi:

Trifaze 220-240 / 380-415-50 / 60 * Hz, 3 kW’a kadar.

(* 60Hz kullanılabilir modeller için Easyvent’i kontrol edin)

Daha yüksek güç motorları ve iki hızlı motorlar için trifaze 380-415V-50Hz. (Bkz. Özellik tablosu)

Monofaze 230V-50Hz, maksimum 1,5 kW (CVTB versiyonu).

2,2 kW’a kadar olan tüm motorlar fan gövdesi kaydırma parçası üzerine monte edilmiştir.

3 kW’ın üzerindeki tüm motorlar bitişik bir destek çerçevesine monte edilmiştir.

Trifaze motorların tümü frekans invertörü ile hız ayarı yapılabilir.

İstek üzerine

Kayışla tahrik edilen takım, ünitenin sol tarafında (TI versiyonu), Dikey atış (kod V) konfigürasyonunda tedarik edilebilir.

Dairesel giriş flanşları olan modeller.

17mm kalınlıkta cam elyafı akustik yangına dayanıklı izolasyonu (M0) olan çift kalınlıklı (çift cidarlı) paneller.

İki hızlı motorlar (4/8 ve 4/6 kutuplu).

ATEX versiyonları

11 kW’a kadar üç fazlı modeller için ATEX Yönetmeliği uyarınca talep üzerine, patlamaya dayanıklı modeller:

- ATEX Alev Geçirmez-Gaz:

II 2G Ex d IIB T4 II 2G Ex d IIB+H2 T4 (Ex d IIC T4 motorlu)

- ATEX Arttırılmış emniyet-Gaz:

II 2G Ex e II T3

CVTT ATEX modelleri melamin yalıtımı olmadan sağlanmaktadır.

CVTT’yi seçmek için performans eğrilerine veya Easyvent’e bakın.

ATEX ürünlerinin tüketim verileri (A, W), teknik karakteristik çizelgelerinde gösterilen verilerden farklılık gösterebilir.
