Aksiyel Fanlar
HCBB-HCBT

HCFB / HCFT

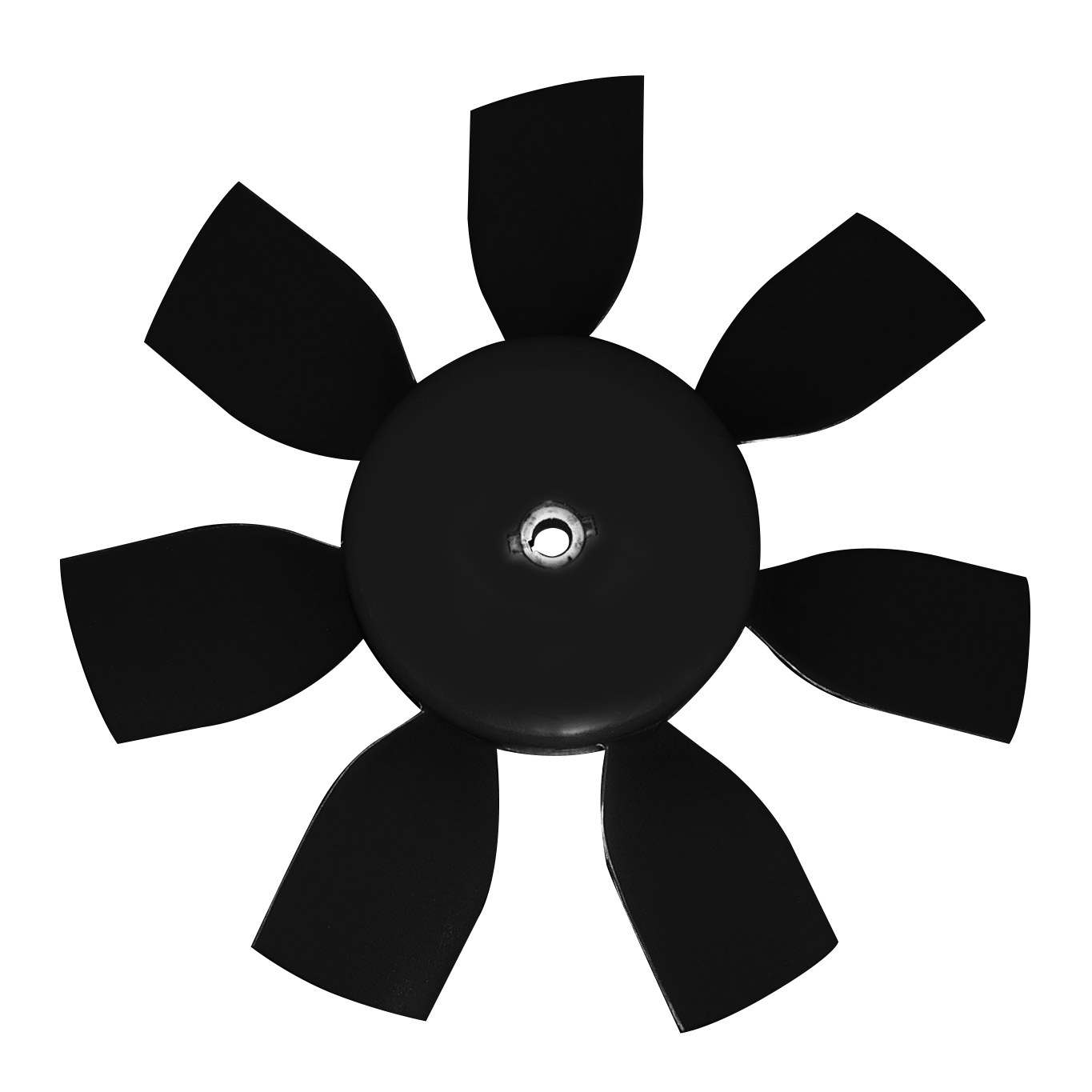

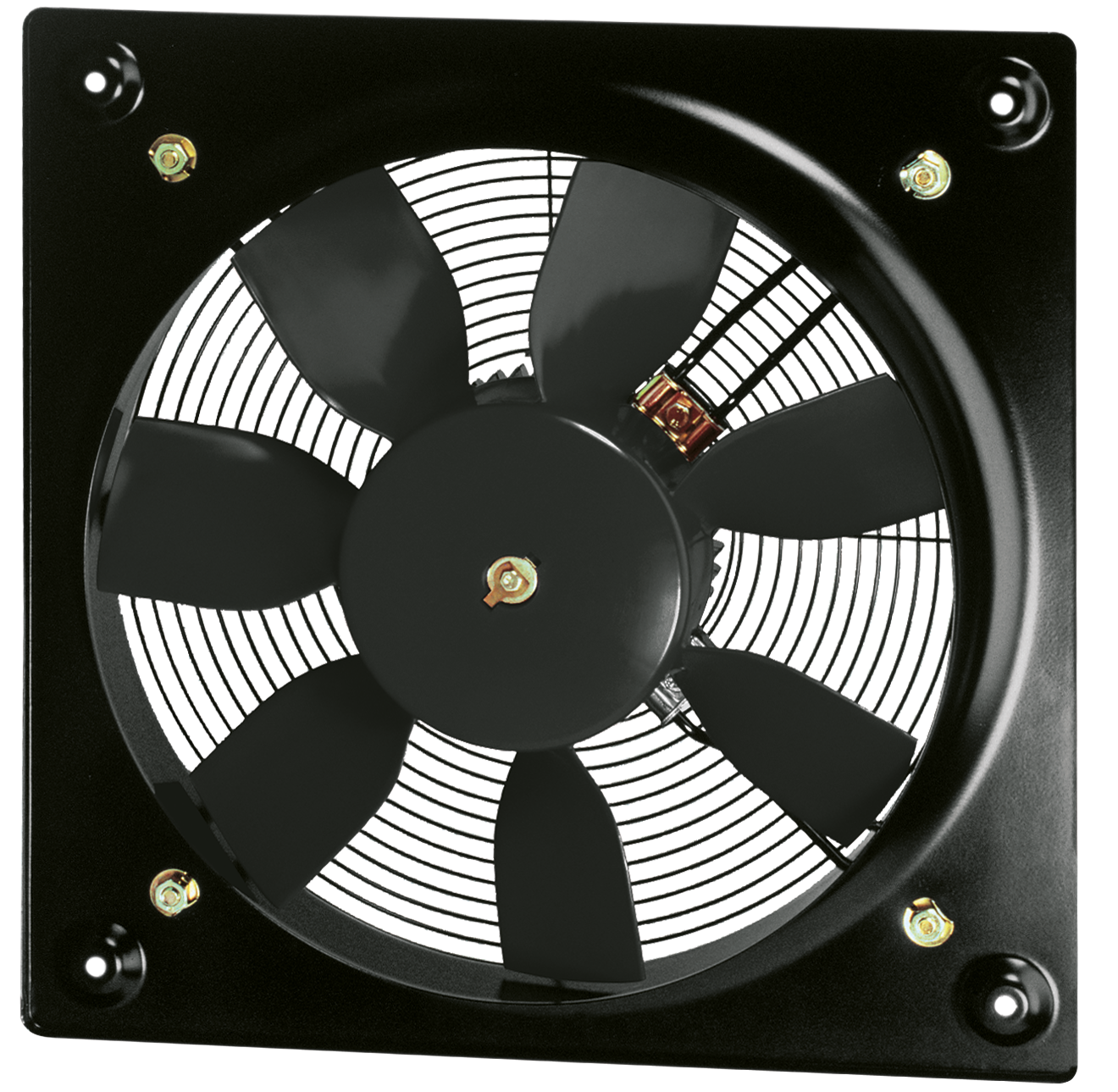

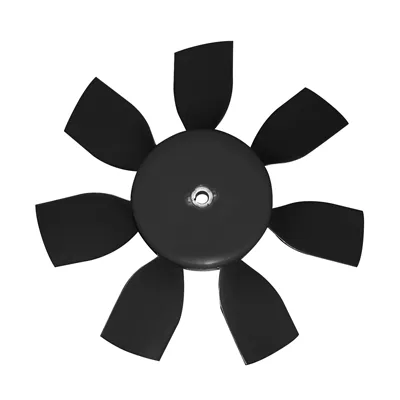

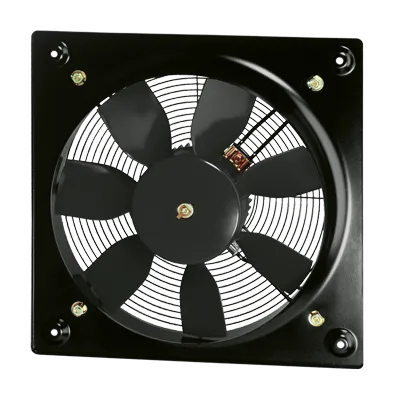

Fiberglaslı plastik pervanelerle donatılmış, monofaze motor (HCFB) veya trifaze motor (HCFT), IP65 (1), F Sınıfı yalıtım (2), termal koruma (3) ile donatılmış ince tasarım plakaya monte aksiyal fanlar serisi.

(1) Ø 800, 900 ve 1000 modelleri IP55’tir.

(2) -40°C’den +70°C’ye kadar çalışma sıcaklıkları. +55°C’ye kadar uygun 4-710 modelleri ve -20°C’den +40°C’ye kadar ortamlarda kullanıma uygun Ø 800 - 1000 modelleri hariç.

(3) 800 - 1000 arası modeller hariç.

Motorlar

Modele bağlı olarak 2, 4 veya 6 kutuplu monofaze veya trifaze motorlar mevcuttur. 2 kutuplu ve /4-630, 710, T/800, T/900 ve T/1000 dışındaki tüm motorlar ototransformatör ile hız kontrollüdür.

Trifaze modeller invertör ile hız kontrollüdür.

Elektrik beslemeleri:

Monofaze 220-240V-50Hz. (Kablo terminal kutusunun içinde bulunan kondansatör).

Trifaze 220-240/380-415V-50Hz veya 380-415V-50Hz.

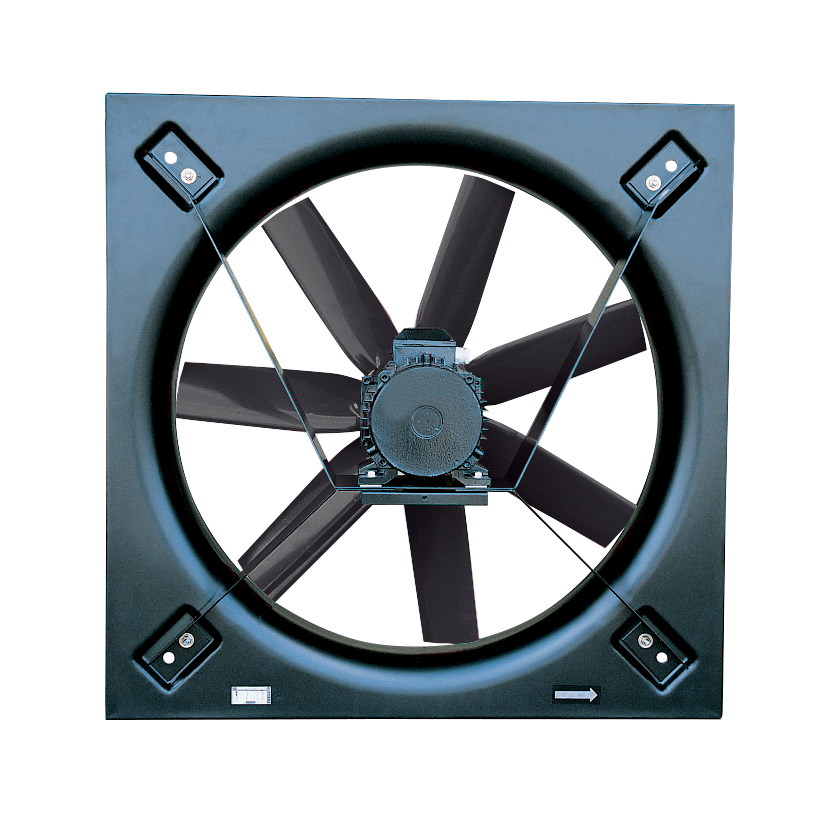

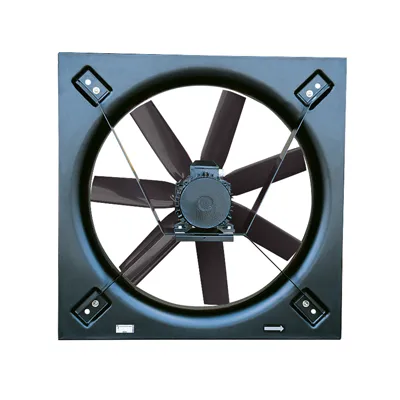

HCBB / HCBT

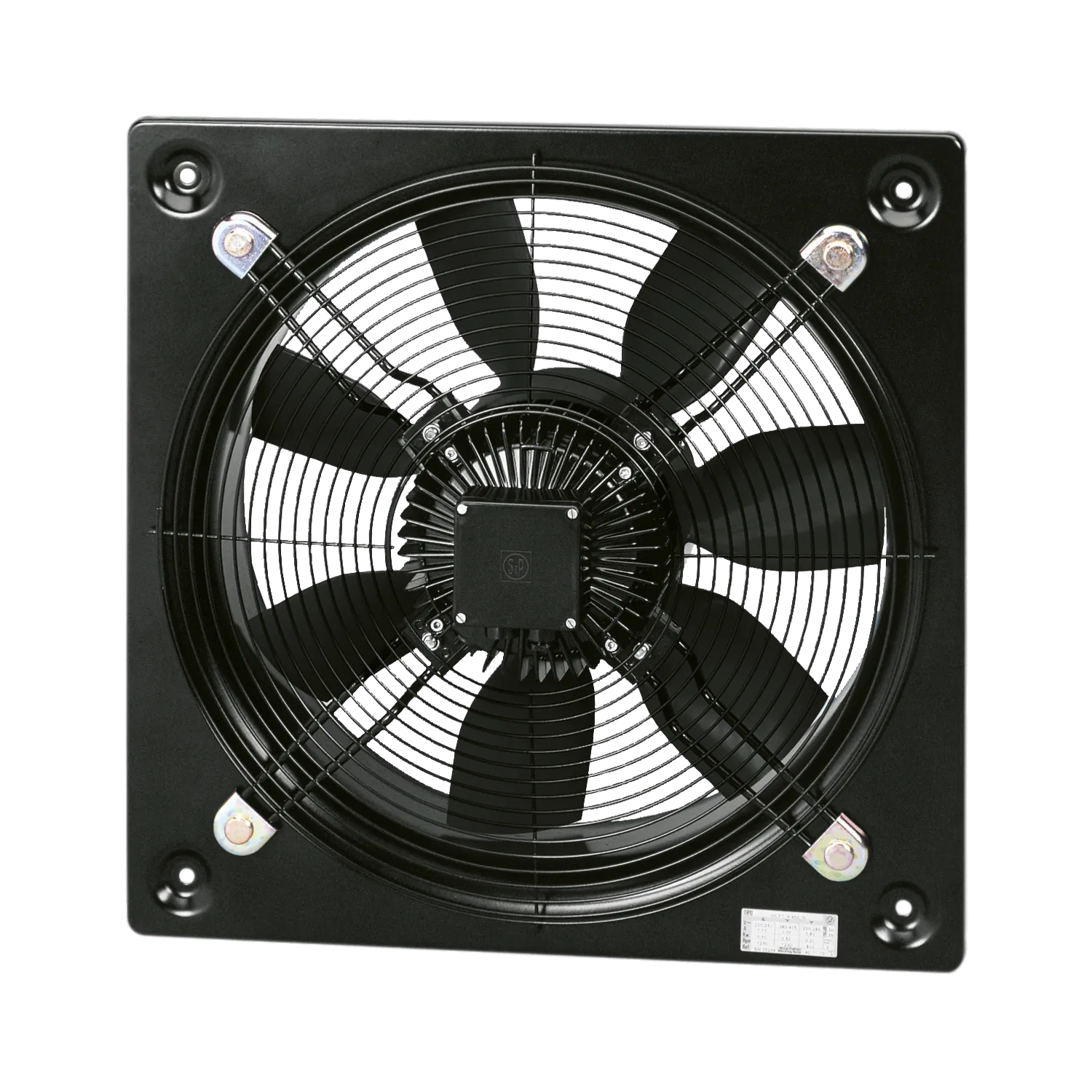

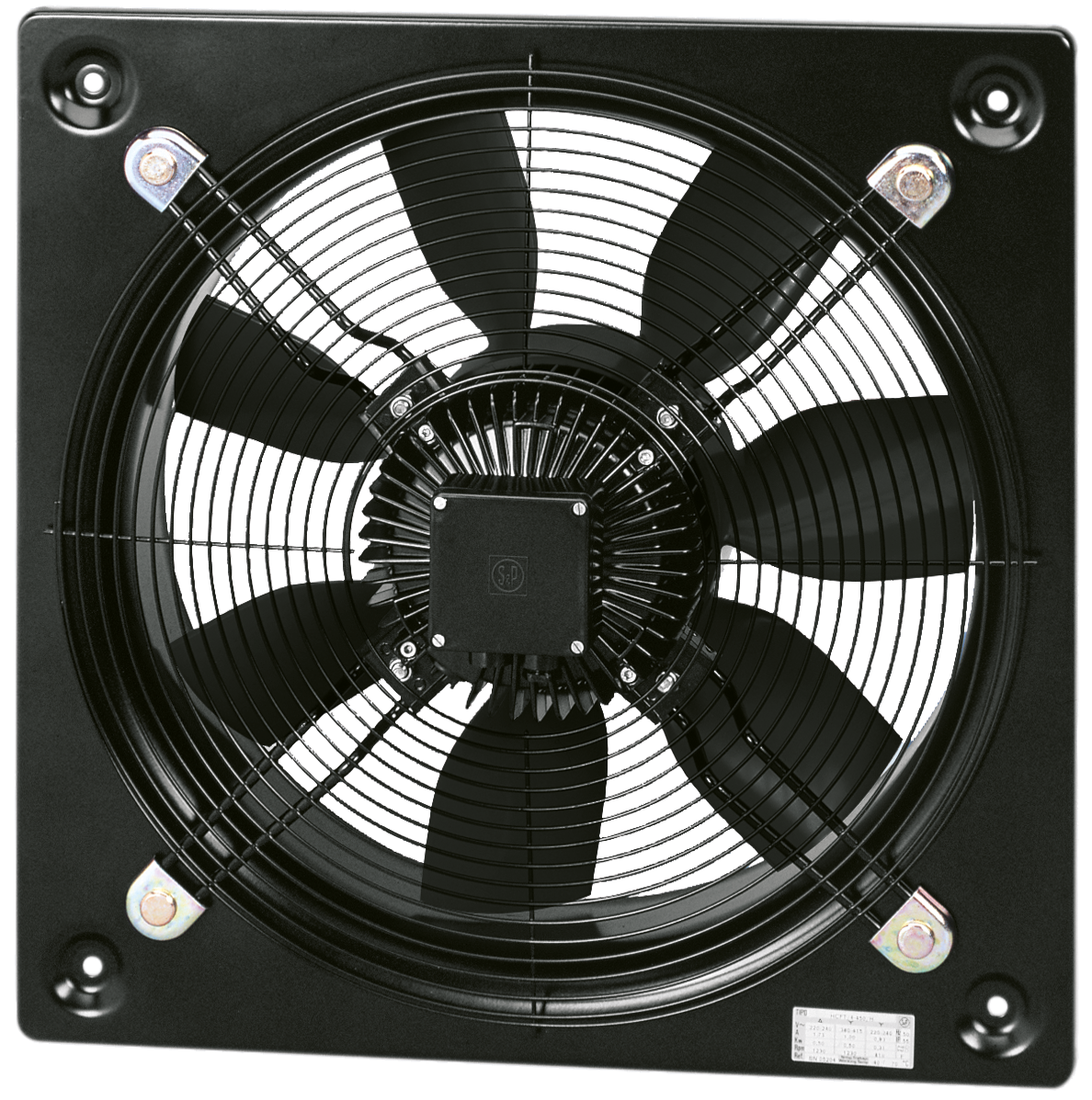

Aluminyum pervaneler ve monofaze (HCBB) veya trifazeı motor (HCBT), IP65 (1), F Sınıfı yalıtım (2), termal koruma (3) ile donatılmış, ince tasarım plakaya monte aksiyal fanlar serisi.

(1) Model 800, 900 ve 1000 IP55’tir.

(2) -40°C’den +70°C’ye kadar çalışma sıcaklıkları. +55°C’ye kadar uygun 4-710 modelleri ve -20°C’den +40°C’ye kadar ortamlarda kullanıma uygun O 800, 900 ve 1000 modelleri haric.

(3) O 800 ila 1000 arası modeller haric.

Motorlar

Modele bağlı olarak 4 veya 6 kutuplu monofaze veya trifaze motorlar mevcuttur.

/4-630, B/710, T/4-710, T/800, T/900 ve T/1000 modelleri haric tum motorların hızı ototransformator ile kontrol edilebilir. Trifaze modeller invertor ile hız kontrolludur.

Elektrik beslemeleri:

Monofaze 220-240V-50Hz. (Kablo terminal kutusunun icindebulunan kondansator). Trifaze

220-240/380-415V-50Hz veya 380-415V-50Hz. (Ozellik tablosuna bakın).

Ek bilgiler

Standart hava yonu: form (A) konfigurasyonu. (Motordan kanada).

İstek üzerine

IO 800 ile 1000 arası modeller icin giriş parmak korumalı koruma.

HCBT ATEX Versiyonları

Talep uzerine trifaze modeller icin ATEX Direktifine uygun patlamaya dayanıklı versiyonlar.

- Motorlar IP55, Sınıf F

- ATEX Alev Gecirmez - Gaz

Standart ATEX versiyonunda aleve dayanıklı motorlar termal korumasızdır.

Frekans invertoru ile kullanılması halinde, PTC tipi termik korumaya sahip aleve dayanıklı motorlar siparişte belirtilmelidir.

--800 ila 1000 mm arası modeller icin

II 2G Ex d IIB T4

II 2G Ex d IIB+H2 T4 (Ex d IIC T4 ile)

- ATEX Artırılmış guvenlik - Gaz

HCBT/ 4-250, HCBT/ 6-355 modelleri haric, HCBT/ 6-400 230/400 V motorlu HCBT/ 6-400 modeli mevcuttur

--HCBT-1000’e uygun modeller

II 2G Ex e II T3

- ATEX Tozu

Standart ATEX versiyonunda, toza yonelik ATEX motorlarında termal koruma yoktur.

Frekans invertoruyle birlikte kullanıldığında, toz icin PTC tipi termal korumaya sahip ATEX motorları siparişte belirtilmelidir.

--800 ila 1000 mm arası modeller icin

Asılı yanıcı parcacıklar ve iletken olmayan tozlar:

II 3D Ex tc IIIB T125°C

İletken toz:

II 3D Ex tc IIIC T125°C (IP65 motorlu)

ATEX versiyonları icin calışma sıcaklıkları:

-20°C ila +55°C

HCBT/4-315 ila HCBT/4-710 modelleri

HCBT/6-450 ila HCBT 6-710 modelleri

-20°C ila +40°C

model HCBT/4-800 ila 1000

model HCBT/6-800 ila 1000

HCBT ATEX’i secmek icin Easyvent’e bakın.
