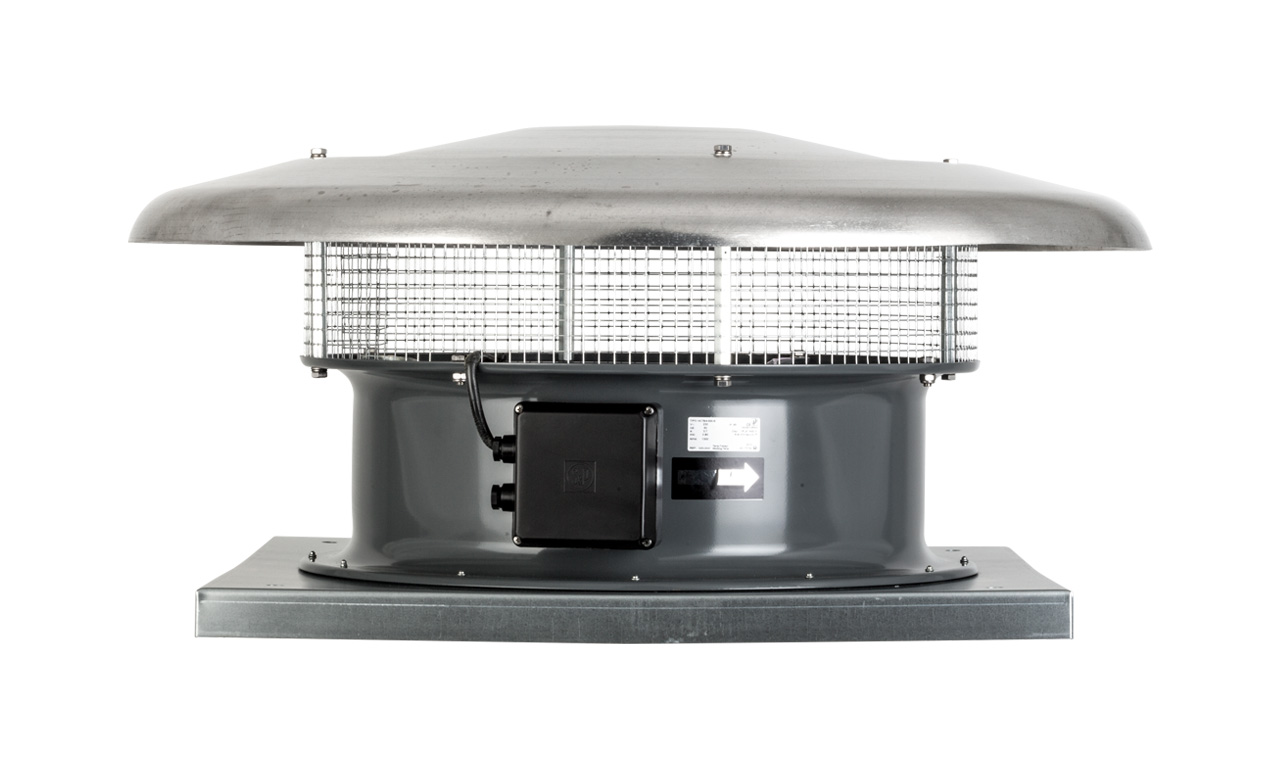

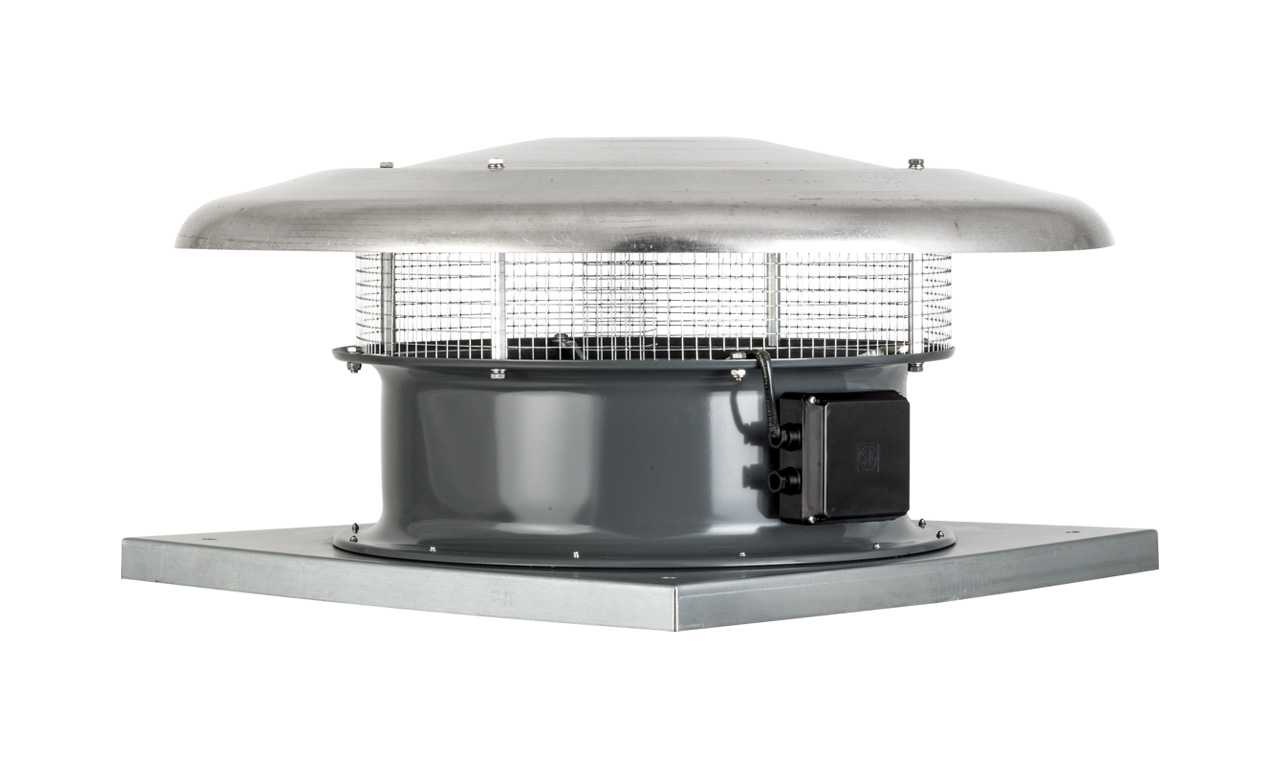

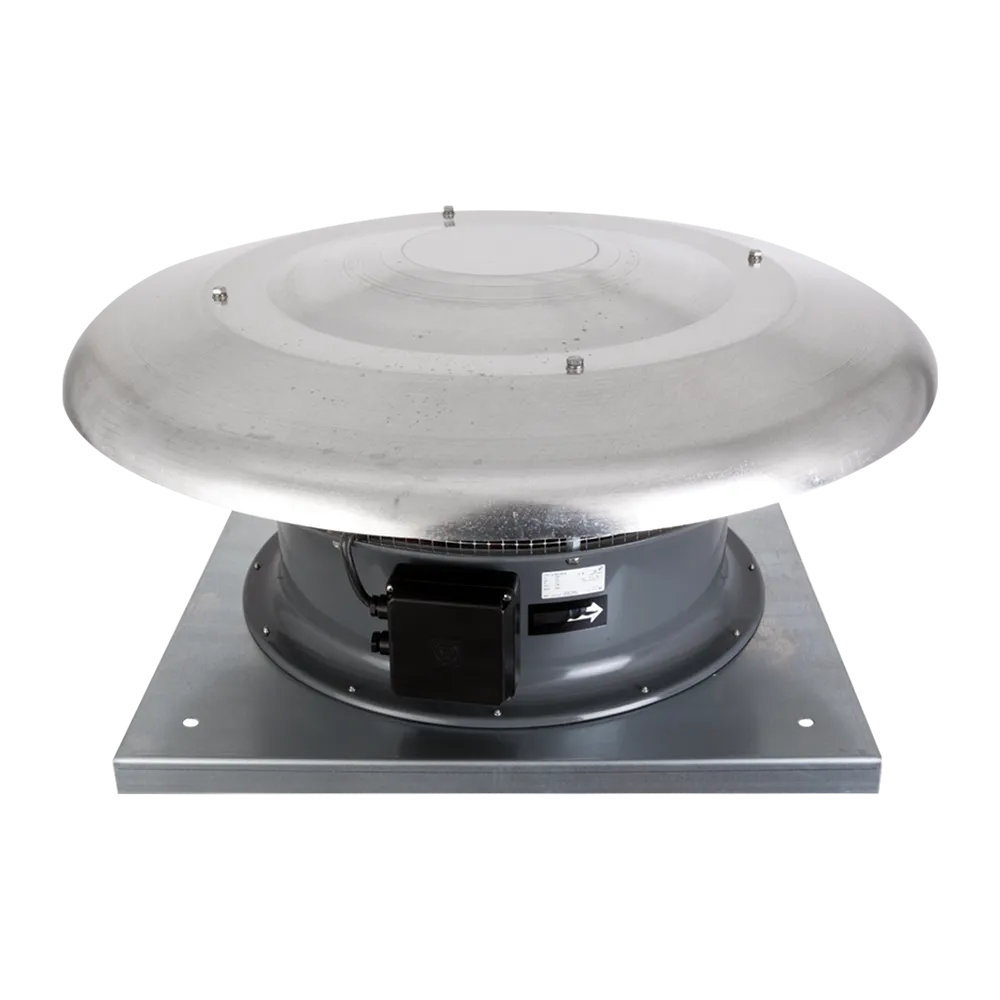

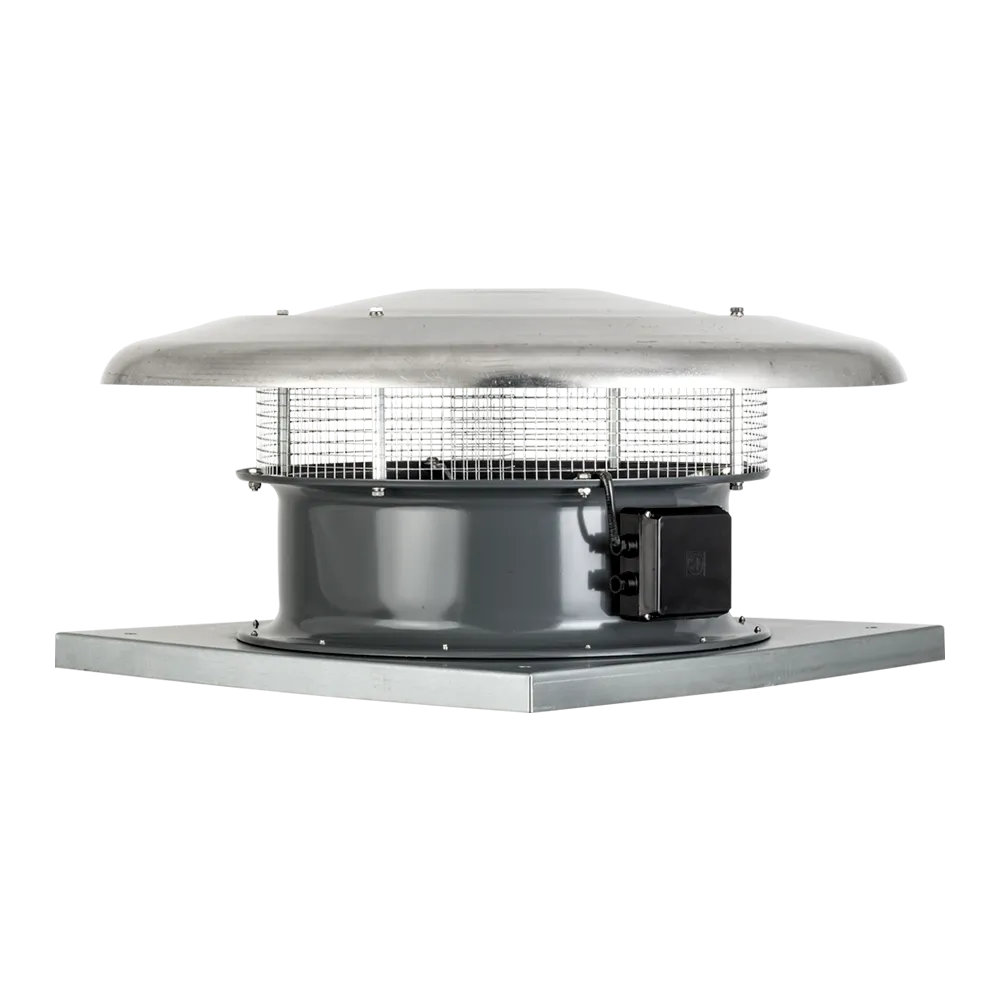

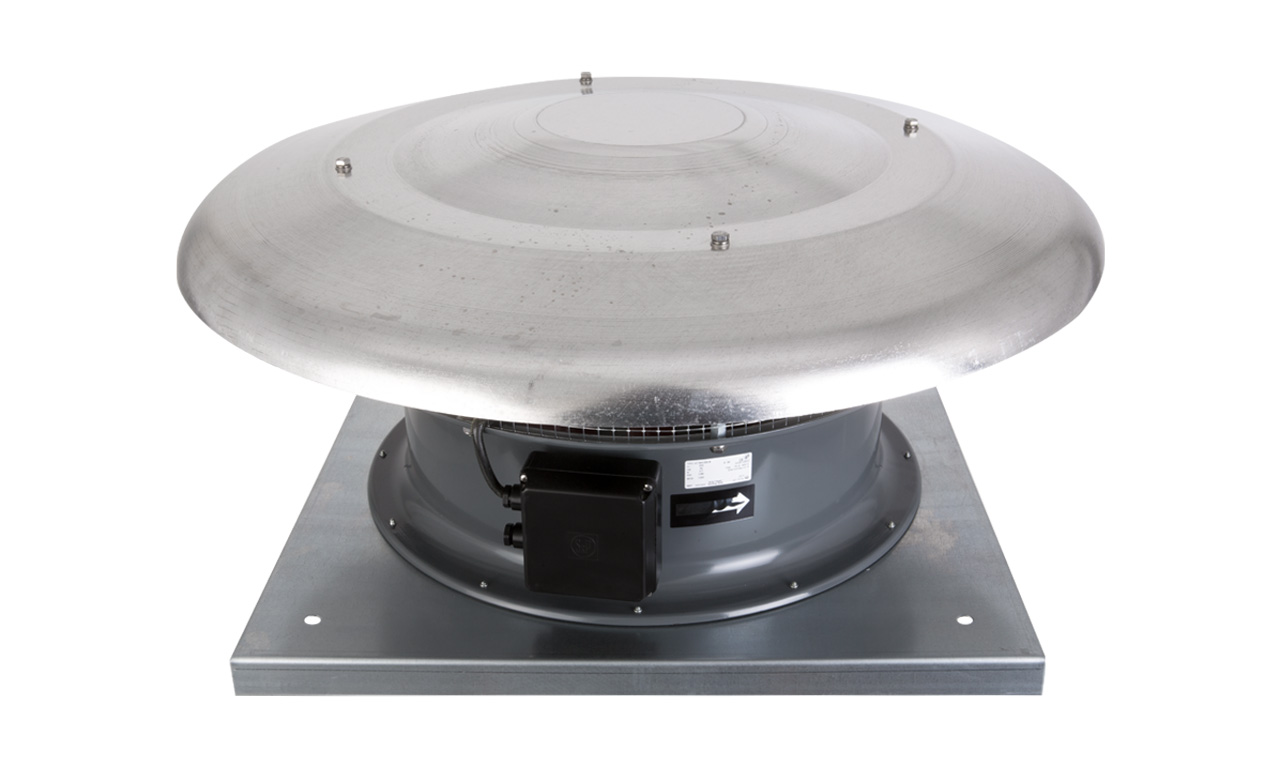

Çatı Tipi Fanlar
HCTB / HCTT

Çatı tipi yatay atışlı aksiyal fanlar iki farklı versiyonda üretilmektedir:

 “B” modeli: içeriden dışarıya hava atışı için (aspirasyon)

 “A” modeli: dışarıdan içeriye hava basmak için (basınçlandırma)

Fan gövdesi galvanizli çelikten, şapka sıvama alüminyumdandır. Rotorlar 315, 355 ve 400 çaplarda ek dayanım için fiberglas takviyesi kimyasal bağlı, tek parça enjeksiyon plastiktendir. 450 den 1000 çapa kadar modellerde plastik

kanatlar alüminyum döküm göbeğe kilitlenmiştir.

Motor

Tüm motorlar IP65 [1] korumalı, Class F[2] yalıtımlı güvenilir aşırı ısınma korumalı [3] ömür boyu için yağlanmış bilye rulmanlıdır.

Elektrik girişi:

-Monofaze 230V -50Hz [Kapasitör terminal kutusunun içindedir.

-Trifaze 400V -50Hz.

[Teknik özelliklere bakınız].

HCTB/4-560, HCTB/4-630 dışındaki bütün monofaze modellerde trafo ile hız kontrolü yapılabilir.

HCTT/4-560, HCTT/4-630, Ø 710 dan 1000 çapa kadar modeller dışında kalan bütün trifaze modellerde trafo ile motoru tek devirli modellerde inverterle devir kontrolü yapılabilir.

[1] 800, 900 ve 1000 modeller IP55 korumalıdır.

[2] Çalışma sıcaklığı sınırları; 800, 900 ve 1000 modeller için -30°C, +40°C ve diğer modeller için -40°C, +70°C ‘tır.

[3] 800, 900 ve 1000 modellerde aşırı ısınma termik koruması yoktur.

HCTT ATEX

3 fazlı modeller için ATEX versiyonları mevcuttur.

Ortam çalışma sıcaklıları: -20°C ila +40°C

Motorlar IP55, sınıf F.

- ATEX Alev Geçirmez - Gaz

  Standart ATEX versiyonunda aleve geçirmez motorlar termal korumasızdır.

  Frekans invertörü ile kullanılması halinde, PTC tipi termik korumaya sahip aleve geçirmez motorlar siparişte belirtilmelidir.

Yalnızca 800 ila 1000 model için mevcuttur.

  II 2G Ex d IIB T4

  II 2G Ex d IIB+H2 T4 (Ex d IIC T4 motorlu)

- ATEX Artırılmış güvenlik – Gaz

  II 2G Ex e II T3

- ATEX - Toz

Standart ATEX versiyonunda, toza yönelik ATEX motorlarında termal koruma yoktur.

Frekans invertörüyle birlikte kullanıldığında, toz için PTC tipi termal korumaya sahip ATEX motorları siparişte belirtilmelidir.

Yalnızca 800 ila 1000 model için mevcuttur

Asılı yanıcı parçacıklar ve iletken olmayan tozlar:

  II 3D Ex tc IIIB T125°C

İletken toz:

  II 3D Ex tc IIIC T125°C (IP65 motorlu)

Modele bağlı olarak 4, 6 veya 8 veya 4/8 kutuplu, monofaze veya trifaze motorludur.
