HDT ATEX

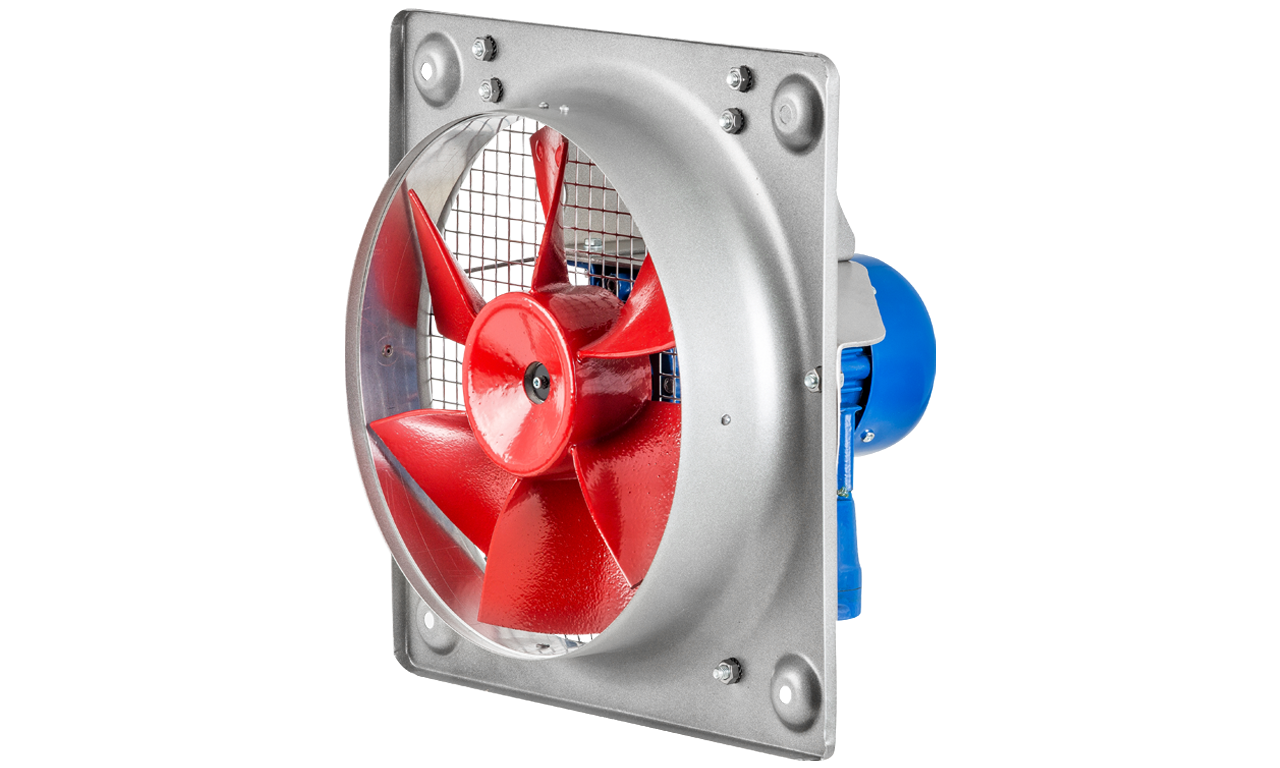

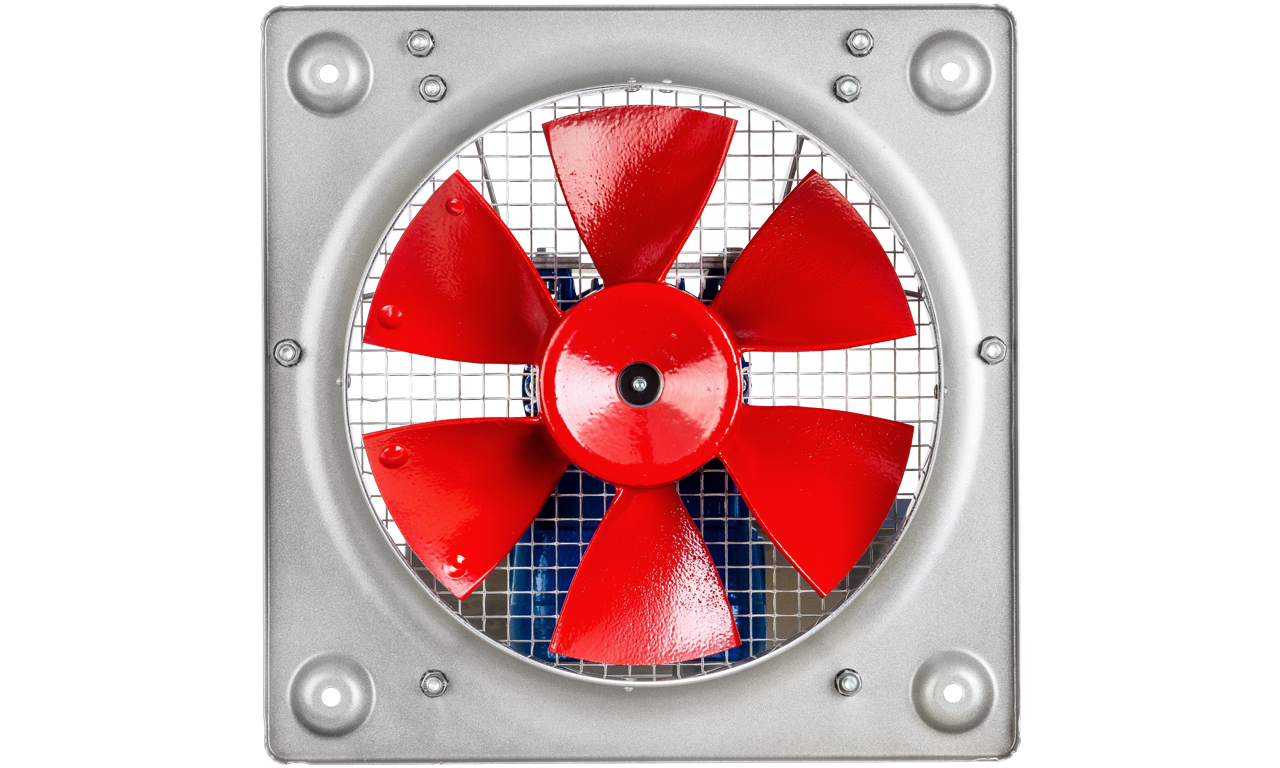

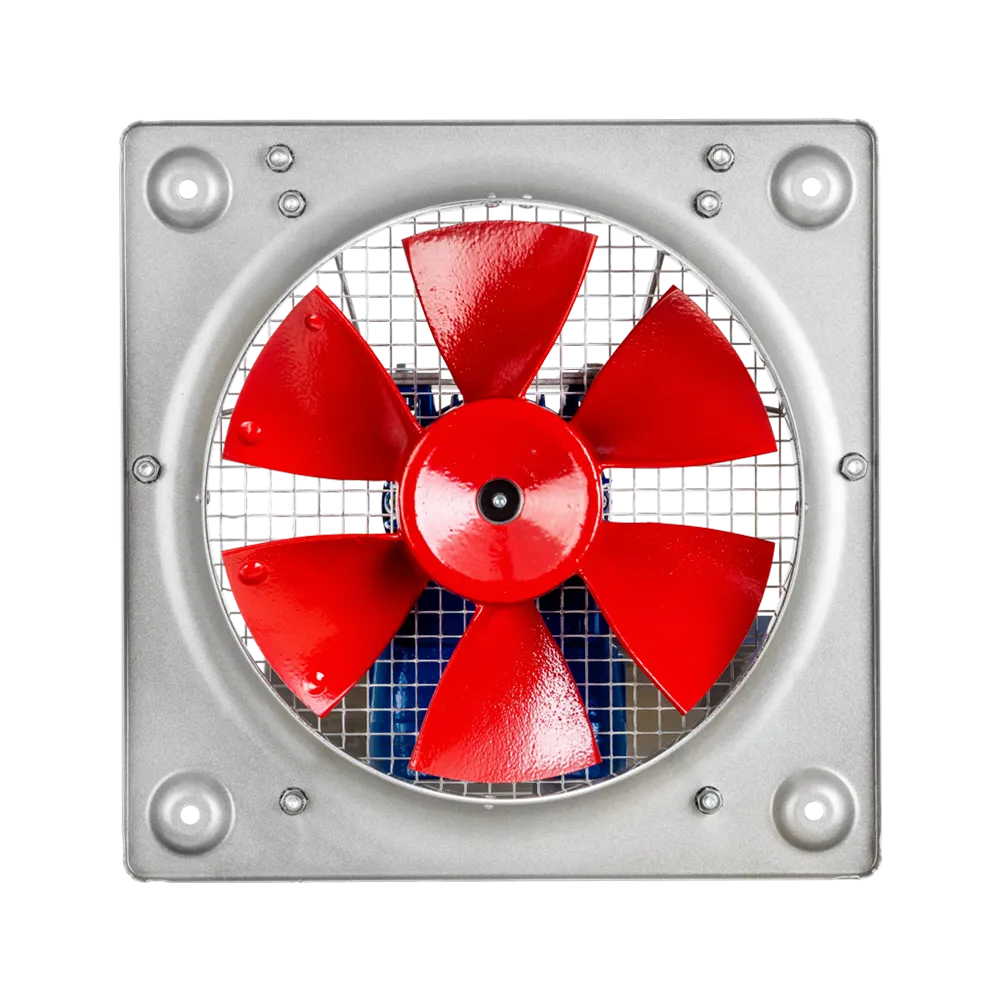

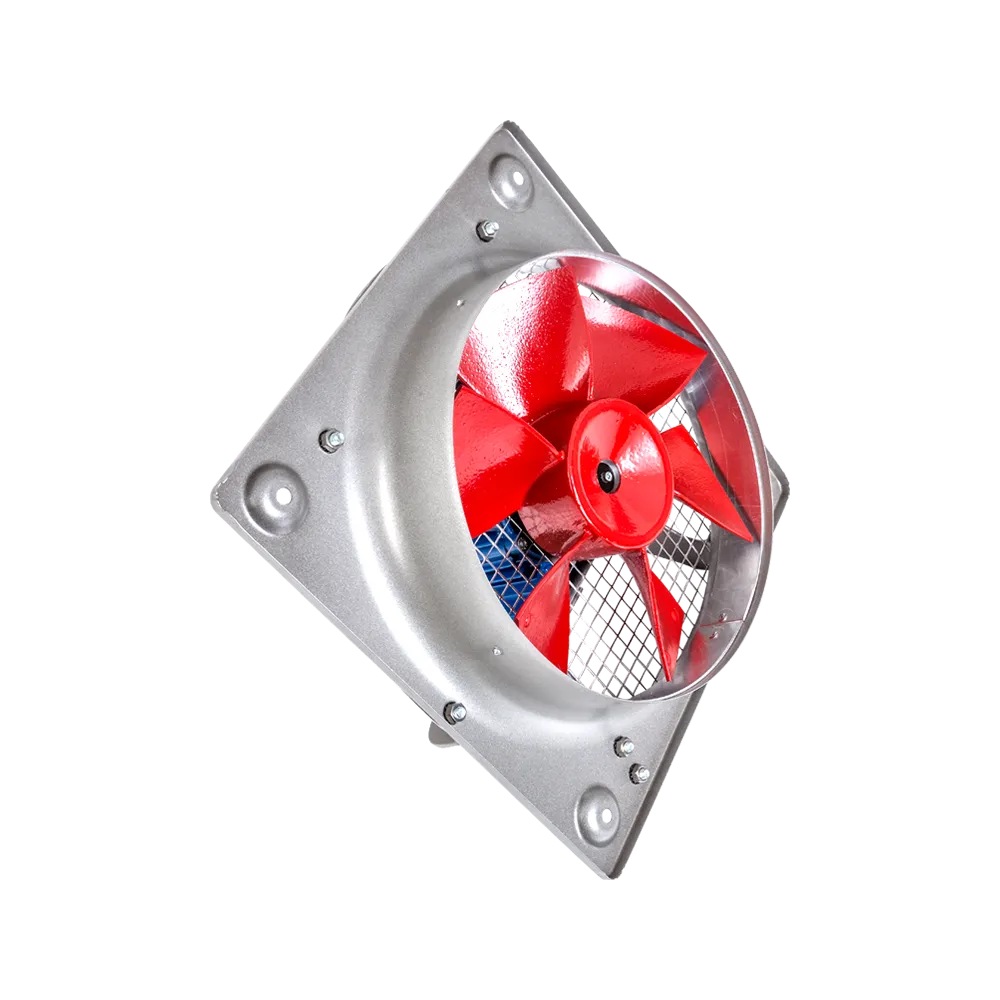

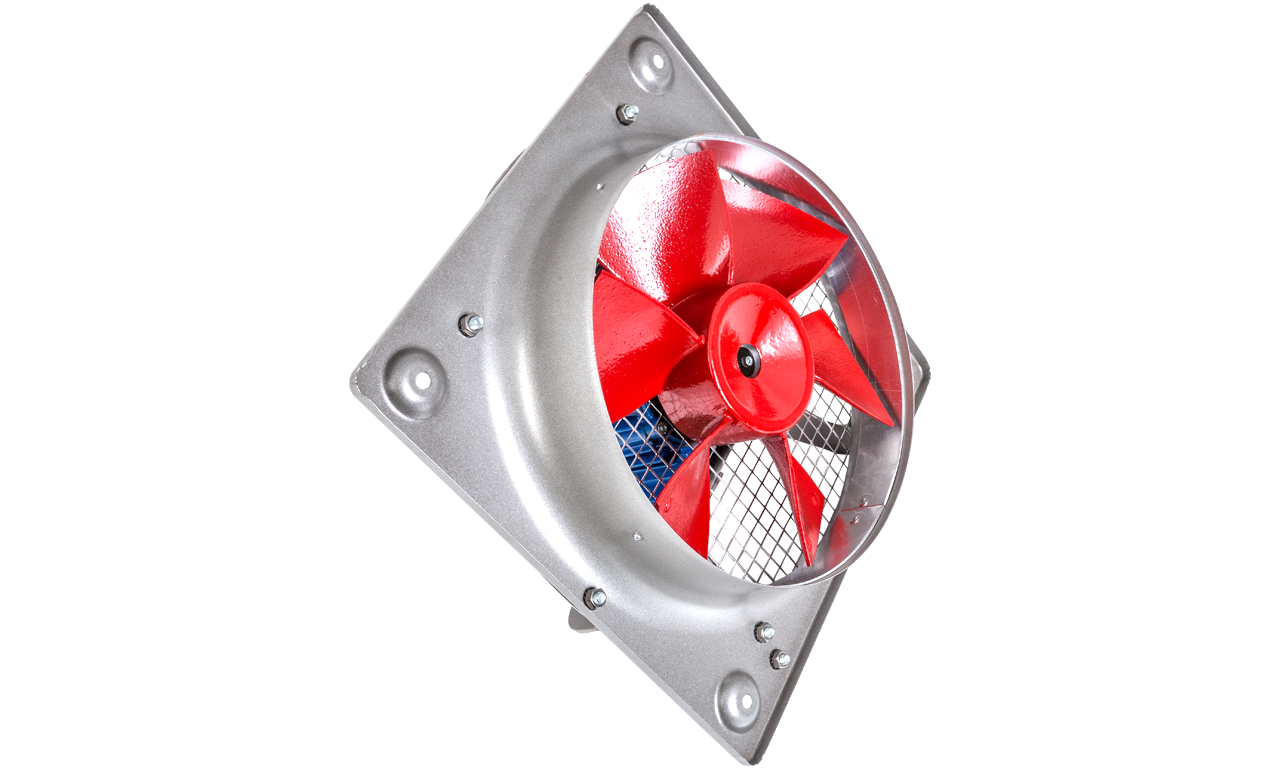

HDT ATEX serisi duvar tipi ex-proof aksiyel fanların montaj plakası ve motor taşıyıcı gövdesi yüksek kaliteli alüminyum sacdan üretilmiştir.

Fan pervanesi ise alüminyum dökümden üretilerek kırmızı fırın boyayla boyanmıştır ve airofil profilli kanatlarıyla birlikte tek parçadır .

Seride 2.240 – 13.700 m³/h arasında debi değeri ve Ø315 – 560 mm arasında bağlantı çapı seçenekleri sunan 5 farklı model bulunmaktadır.

Hemen Al

HDB / HDT serisi duvar tipi EX-PROOF aksiyal fanlar ATEX Yönergesine uygundur.

Montaj plakası galvanizli çelikten alüminyum halkalı ve motor tutucuları yüksek kaliteli galvanizli çeliktendir.

Gövdenin tamamı B-920 alüminyum boyanmıştır.

Kanatları airfoil profilli, kırmızı fırın boyalı rotor, tek parça alüminyum dökümdür.

Monofaze veya trifaze motorlar modele bağlı olarak 4, 6 veya 8 kutupludur.

Tüm modellerde hava giriş tarafı standart koruyucu patlatılmış metal kafeslidir.

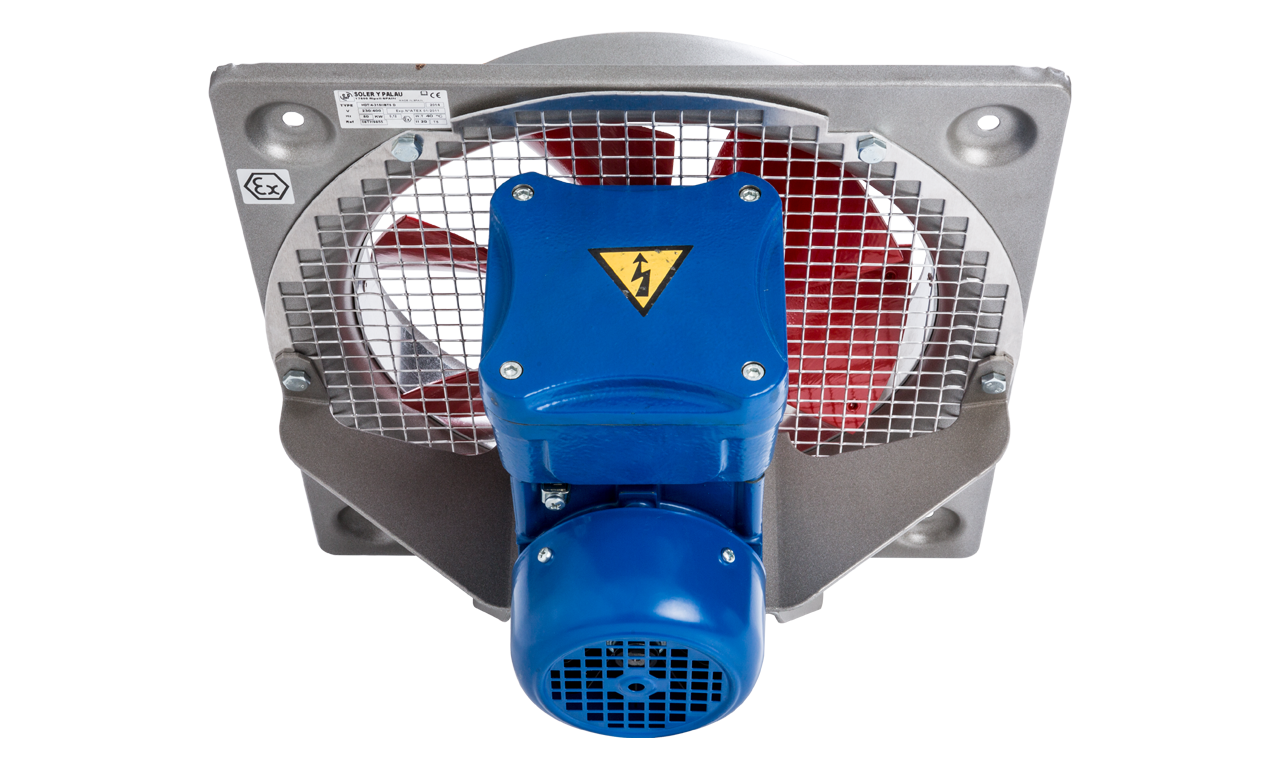

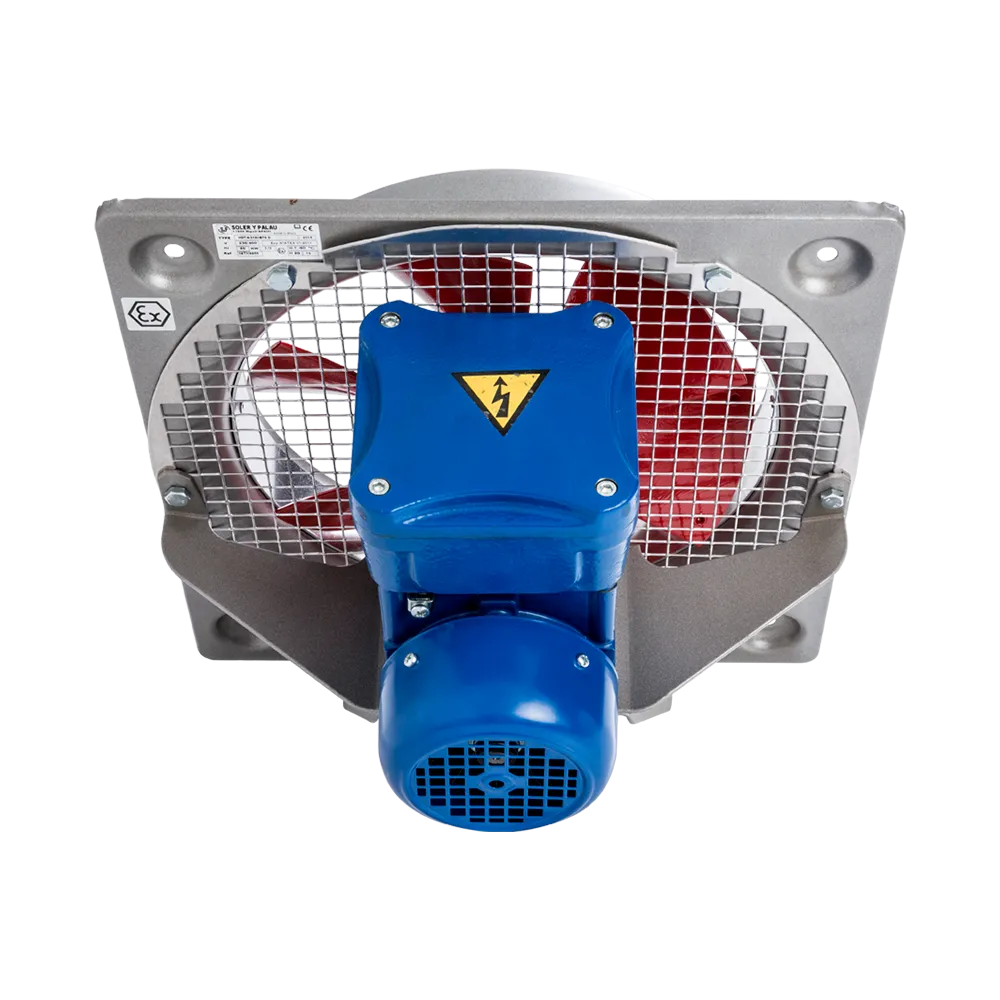

Motor

Tüm motorlar IP55 korumalı, F yalıtımlı ve ömür boyu yağlanmış bilye rulmanlıdır.

Elektrik Girişi:

-Monofaze 230V -50Hz

-Trifaze 400V-50Hz

ATEX Yönergesine uygun alev-sızdırmaz güvenli (flame-proof) modeller.

Çalışma sıcaklıkları -20°C / +40³C arası.

-Standart monofaze motorlar:

Ex II2G EExd llBT3, T4 veya T5.

-Standart trifaze motorlar:

Ex II2G EExd llBT3 veya T5.

-İstek üzerine özel motorlar:

Ex EExd llCT4, T4 veya T5

Ex II3D Ex tD 125°C veya 135°C.

Ek bilgi

Standart hava akış yönü: A tipi yapılandırma (Motordan pervaneye).

Monofaze motorlarda kondansatör fan üzerinde değildir.

ATEX Yönergesine göre bu tip donanım ATEX alanı dışında veya ATEX özellikli elektrik kumanda panolarının içinde olmalıdır.

İstek üzerine

Hava akış yönü: B tipi yapılandırma

(Pervaneden motora).
