Aksiyel Fanlar
HXBR-HXTR

HXBR-HXTR

> Resim İndir

HXBR-HXTR

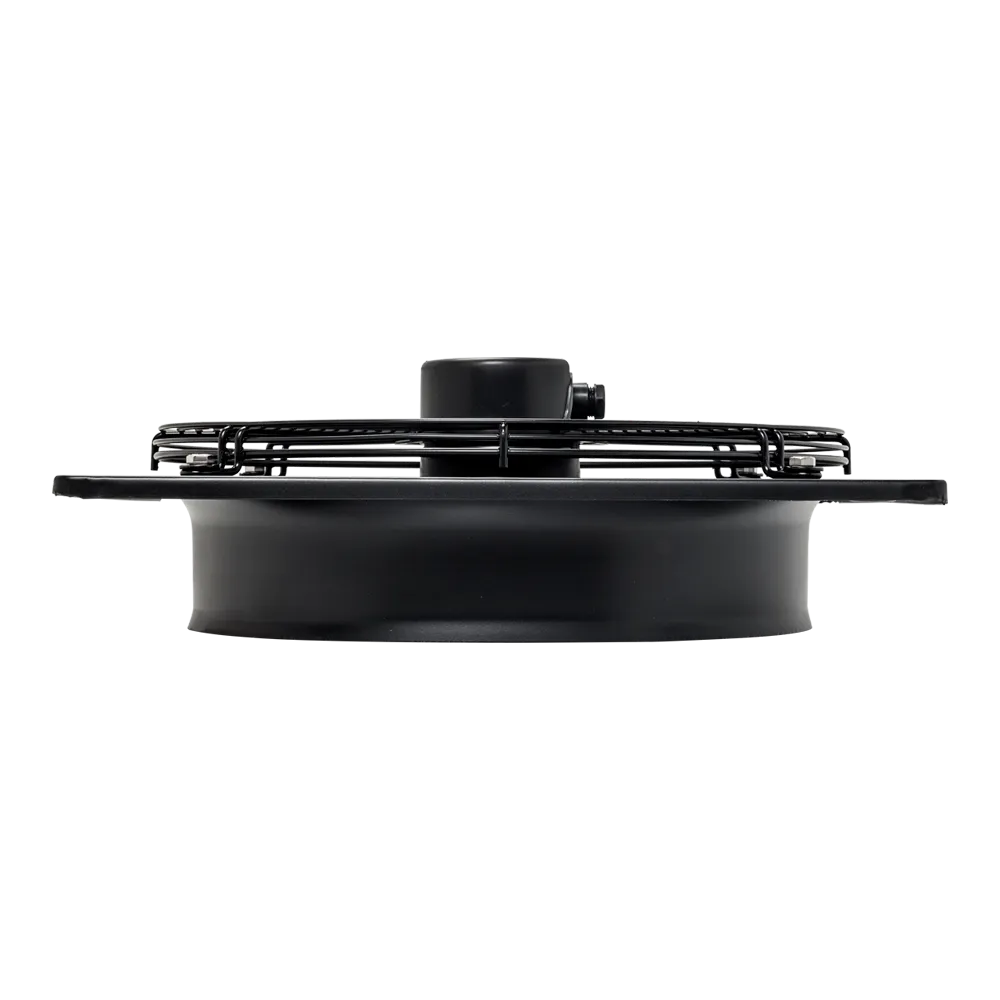

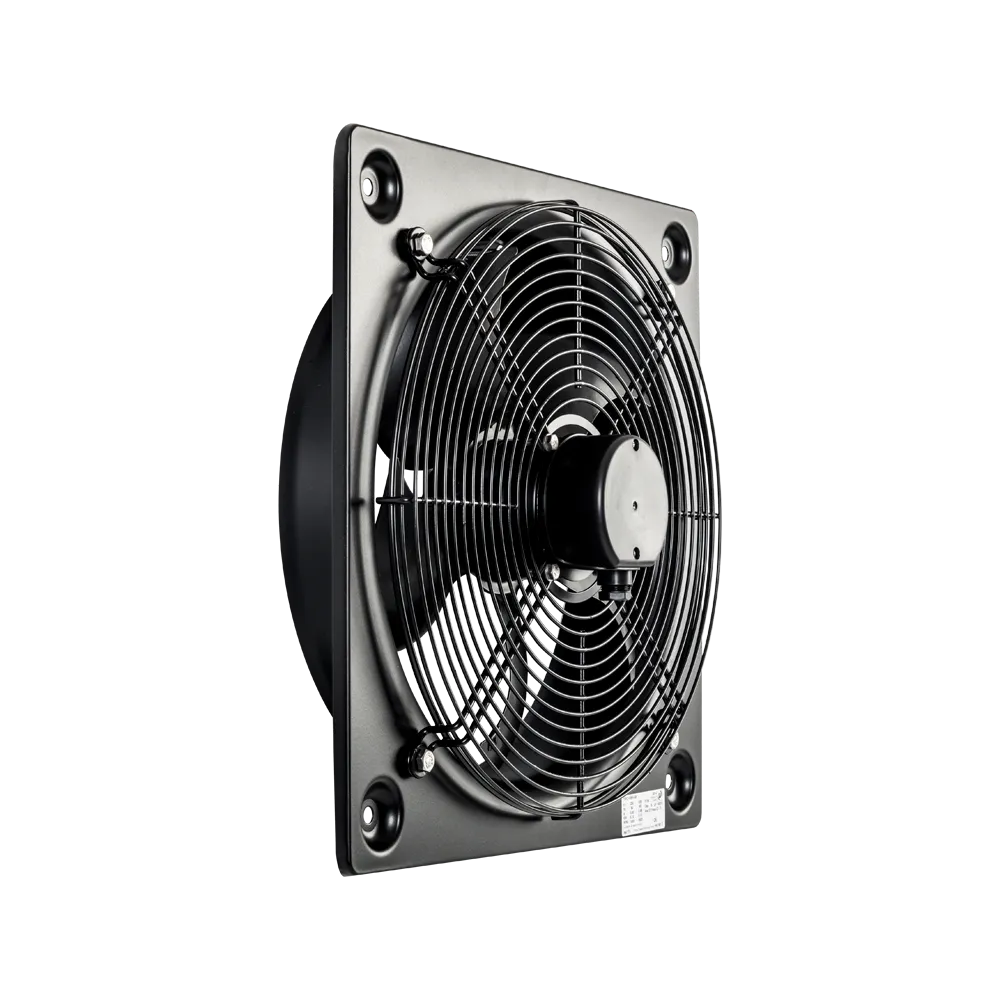

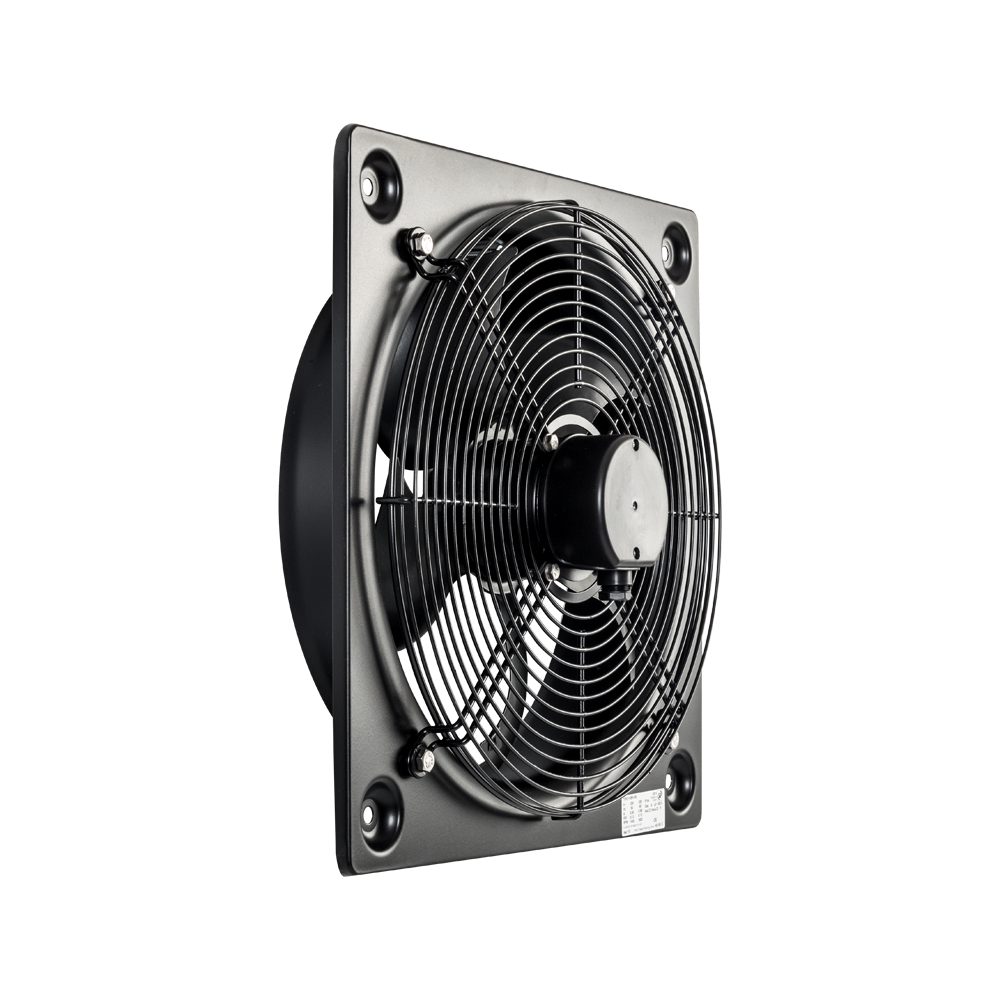

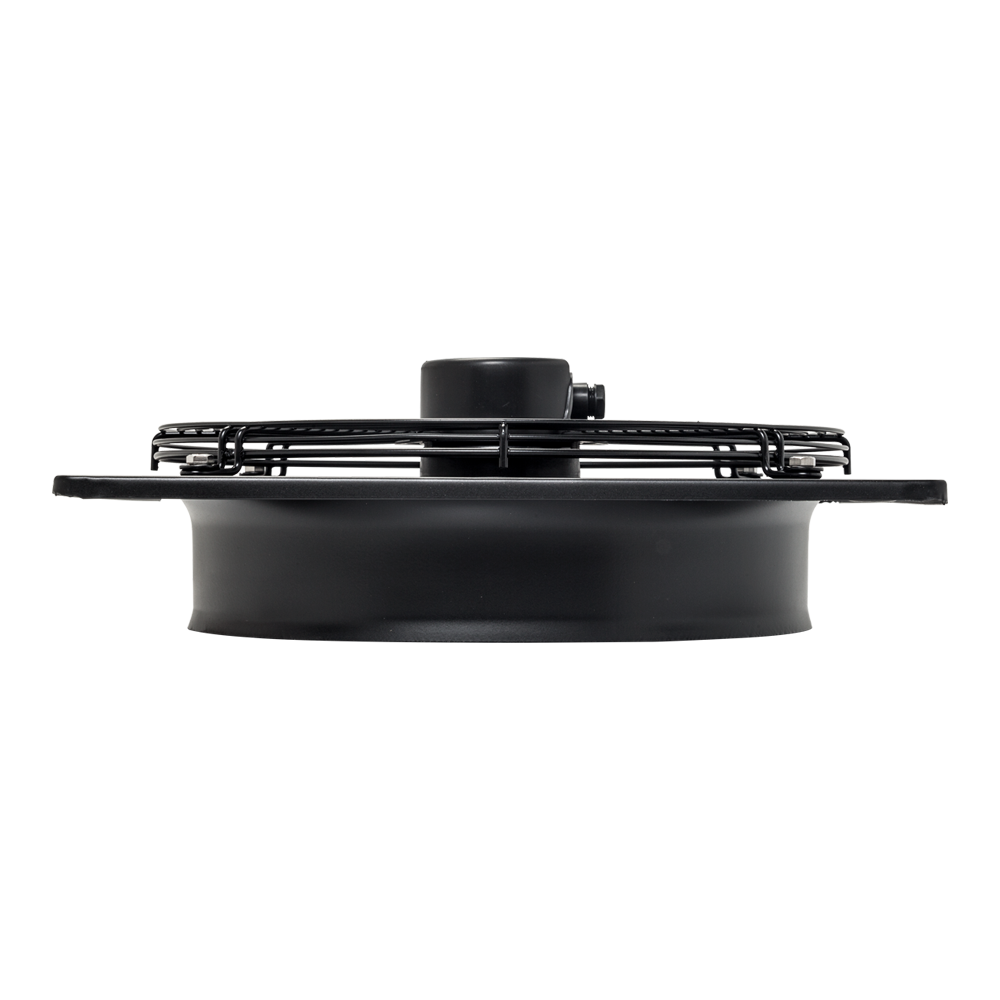

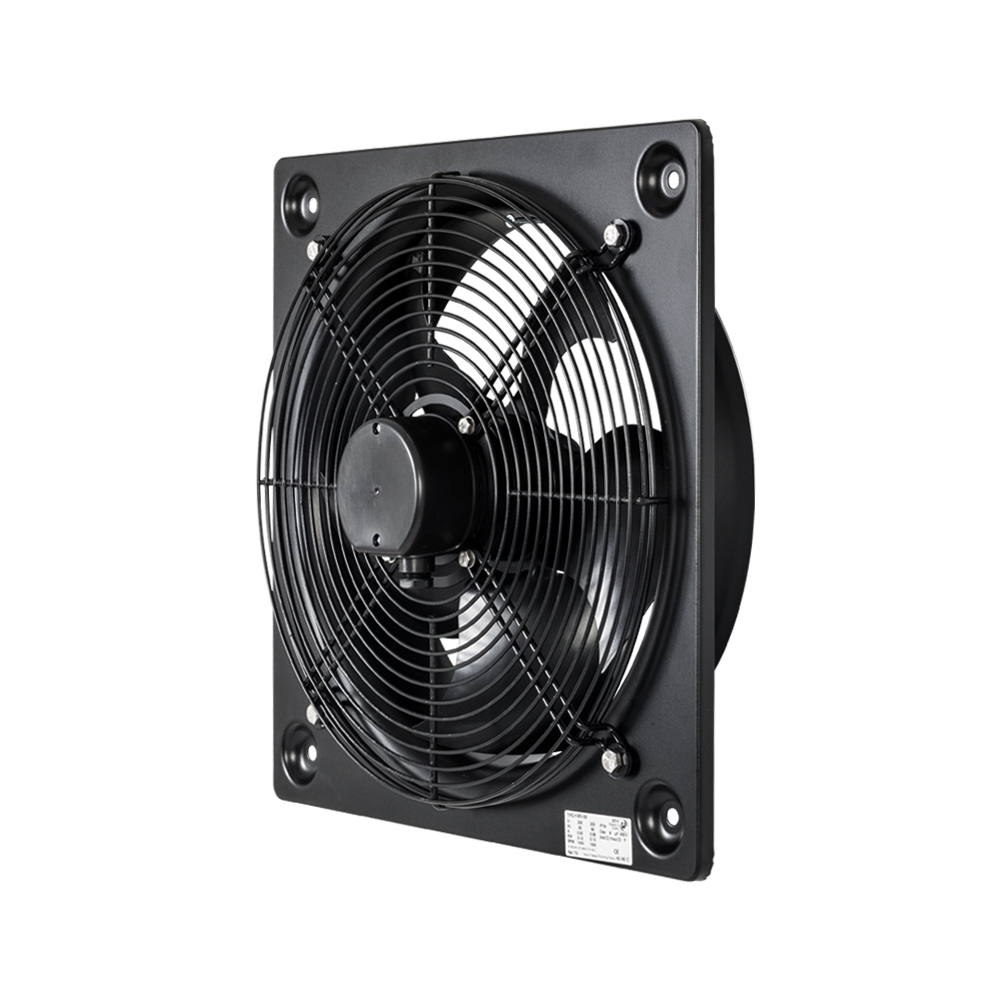

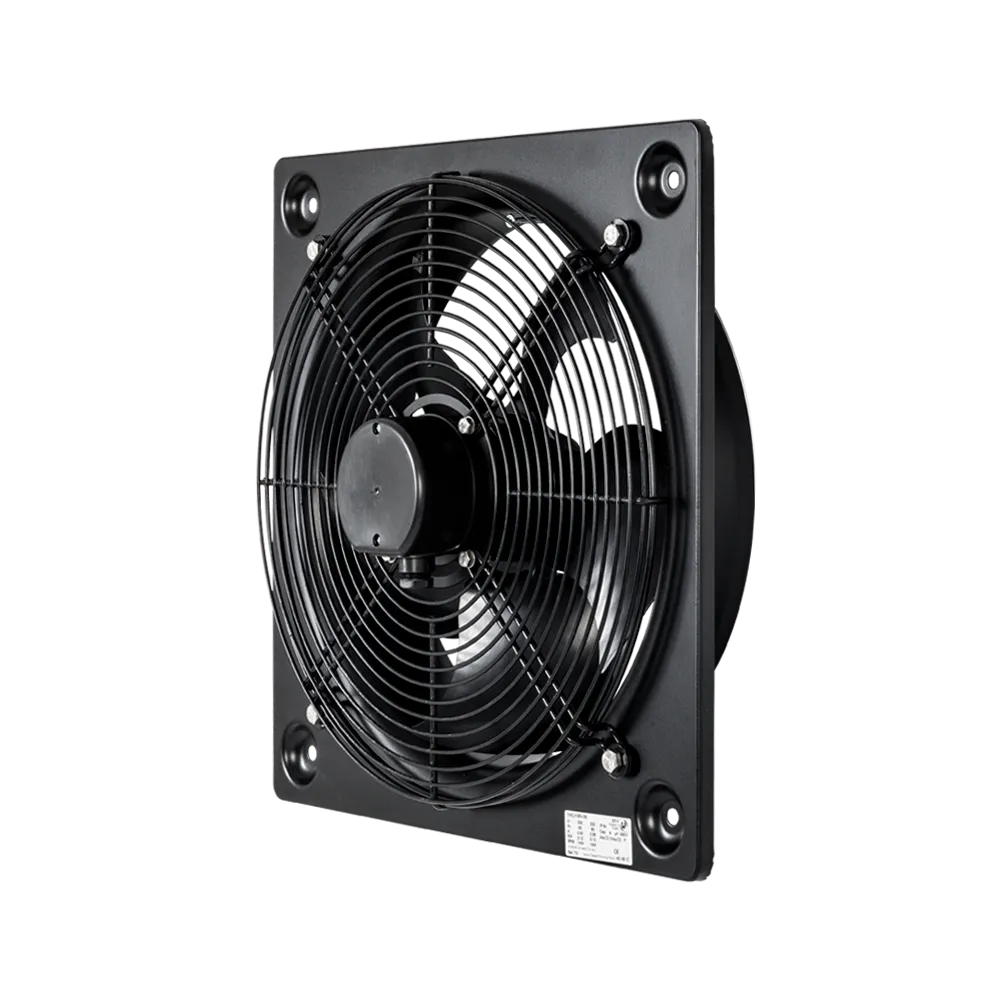

HXBR / HXTR serisi duvar tipi aksiyel fanların dış çerçevesi korozyona karşı korumalı siyah epoksi-polyester boya ile boyanmış yüksek kalite galvaniz çelikten üretilmiştir.
Galvaniz çelik sacdan üretilen kanatları ise siyah polyester boyalıdır ve orak formundadır.
Motor ve fan pervanesi ana gövdeye çelik taşıyıcılarla bağlıdır.
Emiş tarafında koruyucu tel kafes bulunan fanların 2.870 – 16.110 m³/h arasında debi değeri ve Ø355 – 710 mm arasında çap seçenekleri sunan 9 farklı modeli bulunmaktadır. Detaylar için
Hemen Al

HXBR-HXTR

HXBR / HXTR serisi duvar tipi aksiyal fanlar yüksek kaliteli galvanizli çelikten preslenerek ve rotorları orak kanatlı olarak üretilmiştir.

Düşük ses seviyeli, korozyona karşı kataforize primer üzerine siyah polyester boyalıdır.[Model 800 boyasızdır].

Monofaze dıştan rotorlu [HXBR] veya trifaze [HXTR] motor IP44 [355 modele kadar] veya IP54 [400 - 800 modeller] Class F yalıtımlı, aşırı ısınma korumalıdır.

Monofaze motorların kondansatörü elektrik bağlantı kutusu içindedir.

Tüm modellerde hava giriş tarafı standart koruyucu çelik tel kafeslidir.


Motor

Modele bağlı olarak 2, 4, 6 veya 8 kutupludur.

Elektrik Girişi:

-Monofaze 230V -50Hz

-Trifaze 400V-50Hz

Trifaze motorlar inverter kontrolü için uygundur.


Ek bilgi

Standart hava akış yönü: A tipi yapılandırma (Motordan pervaneye).


İstek üzerine

Trifaze 230/400V-50Hz motorlu fan.

Özellikler

  • Kompakt tasarım

    İnce tasarım gürültü üretimini düşürürken hava akış performansını da en uygun duruma getirir

  • Korozyon direnci

    Montaj plakası, motor taşıyıcıları ve koruyucu tel kafesler kataforize primer üzerine siyah polyester boyalıdır. Bağlantı vidaları paslanmaz çeliktendir

  • Elektrik bağlantı kutusu

    Monofaze motorlarda kondansatör elektrik bağlantı kutusunun içindedir

  • Yüksek verimli "Orak kanatlı" rotor

    En düşük ses seviyesinde en yüksek verimi sağlamak üzere tasarlanmıştır. ISO 1940 standartlarında dinamik olarak dengelenmiştir. Model 355 e kadar çelik, diğer modeller alüminyum levhadan preslenerek üretilmiştir

Dokümanlar
  • KATALOG HXBR-HXTR
  • KULLANIM KLAVUZU HXBR-HXTR
  • ELEKTRİK BAĞLANTI ŞEMASI HXBR-HXTR
