Aksiyel Fanlar
HXM

HXM

> Resim İndir

HXM

HXM serisi duvar tipi aksiyel fanların dış çerçevesi korozyona karşı korumalı bej epoksi-polyester boya ile boyanmış ve preslenmiş galvaniz çelikten üretilmiştir.
Galvaniz çelik sacdan üretilen kanatları ise siyah polyester boyalıdır.
Emiş tarafında koruyucu tel kafes bulunan fanların 530 – 3.670 m³/h arasında debi değeri ve Ø200 – 400 mm arasında çap seçenekleri sunan 5 farklı modeli bulunmaktadır. Detaylar için
Hemen Al

HXM

HXM serisi duvar tipi aksiyal fanlar tek parça galvanizli çelikten preslenerek üretilmiştir.

Korozyondan korumak üzere bej renkli epoxy-polyester boyalıdır.

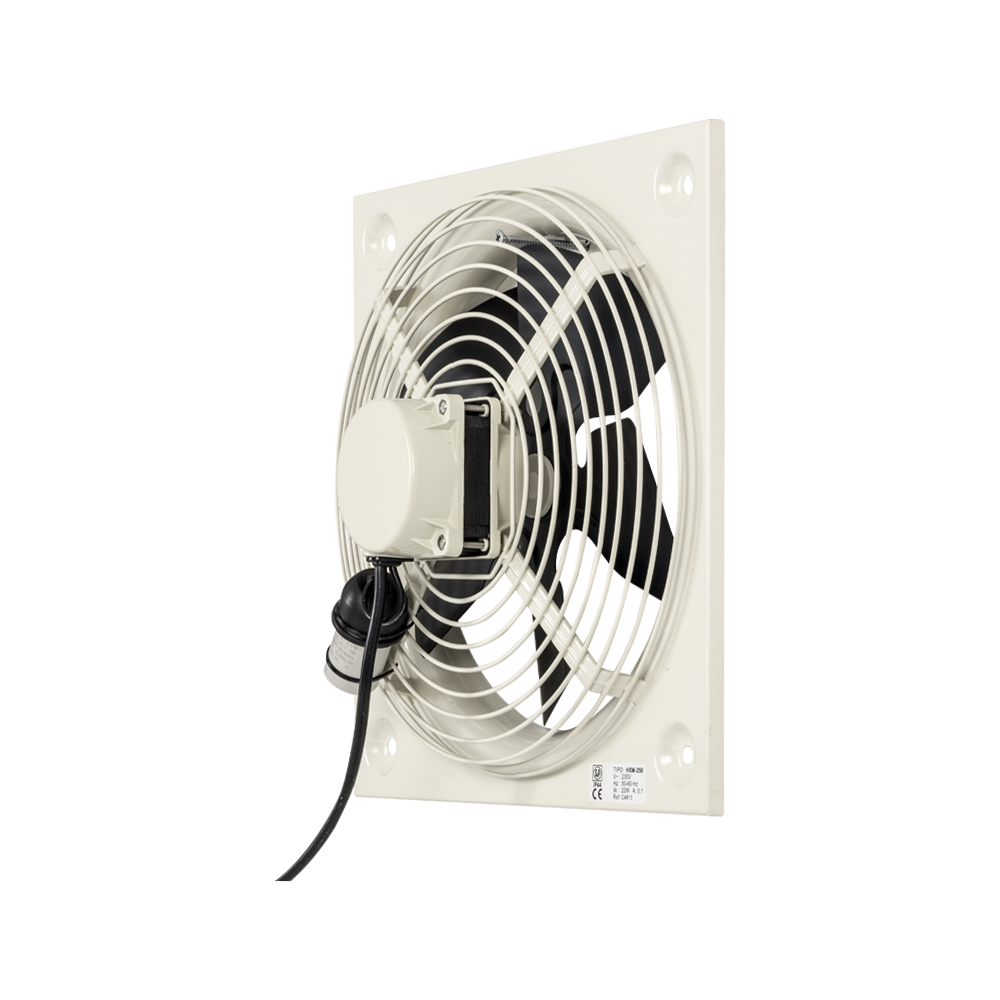

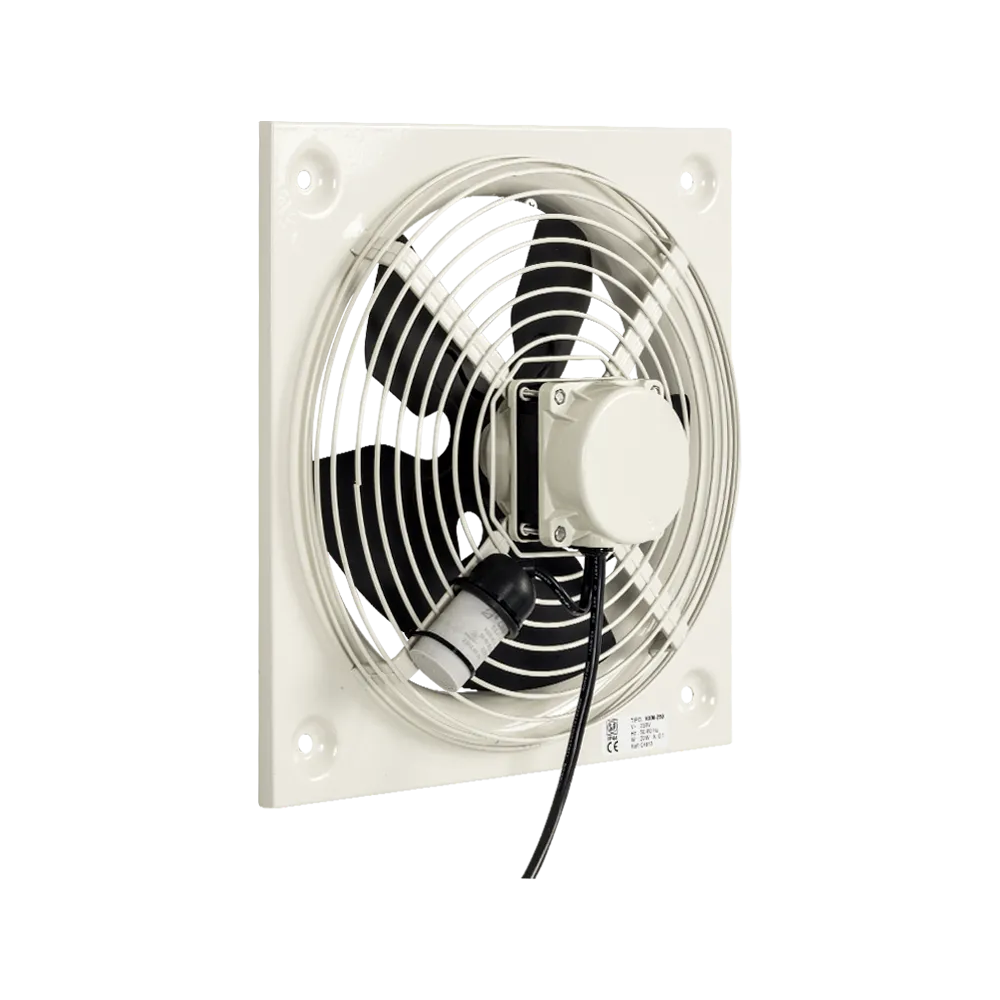

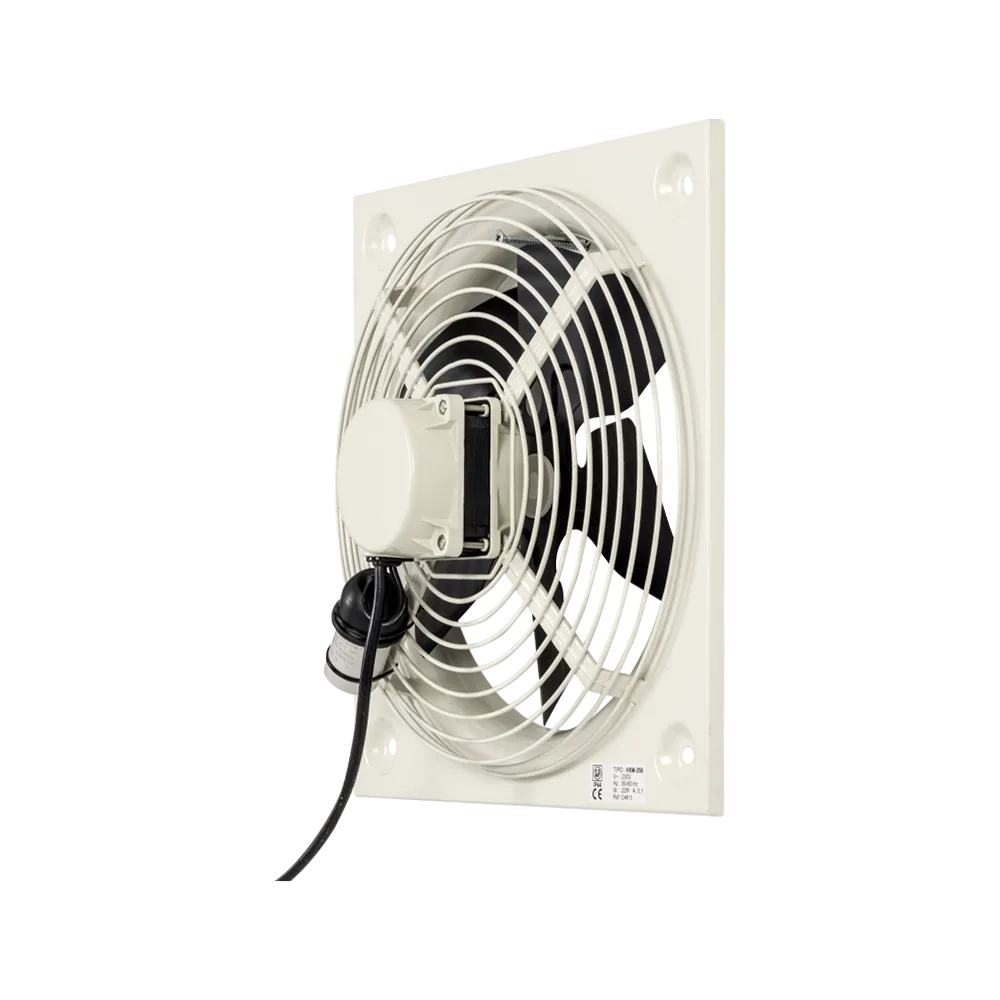

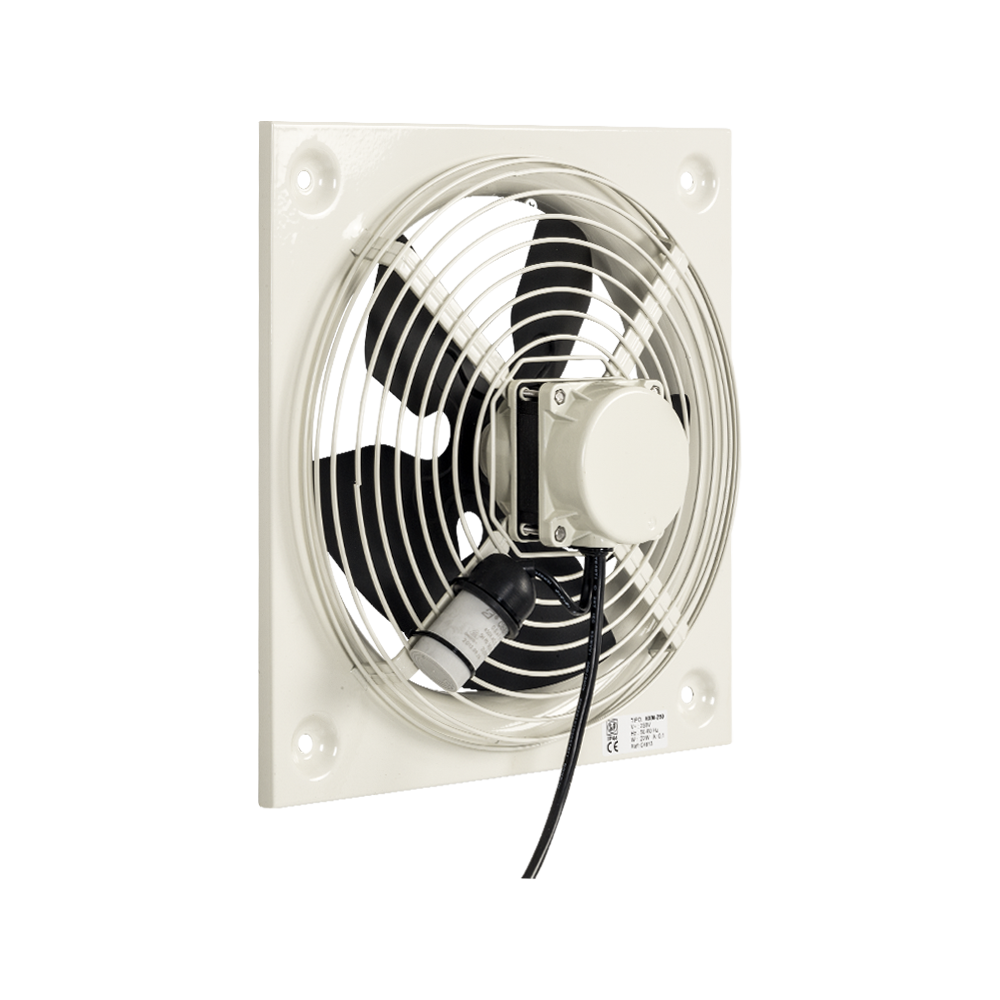

Tüm modellerde hava giriş tarafı standart koruyucu çelik tel kafeslidir.

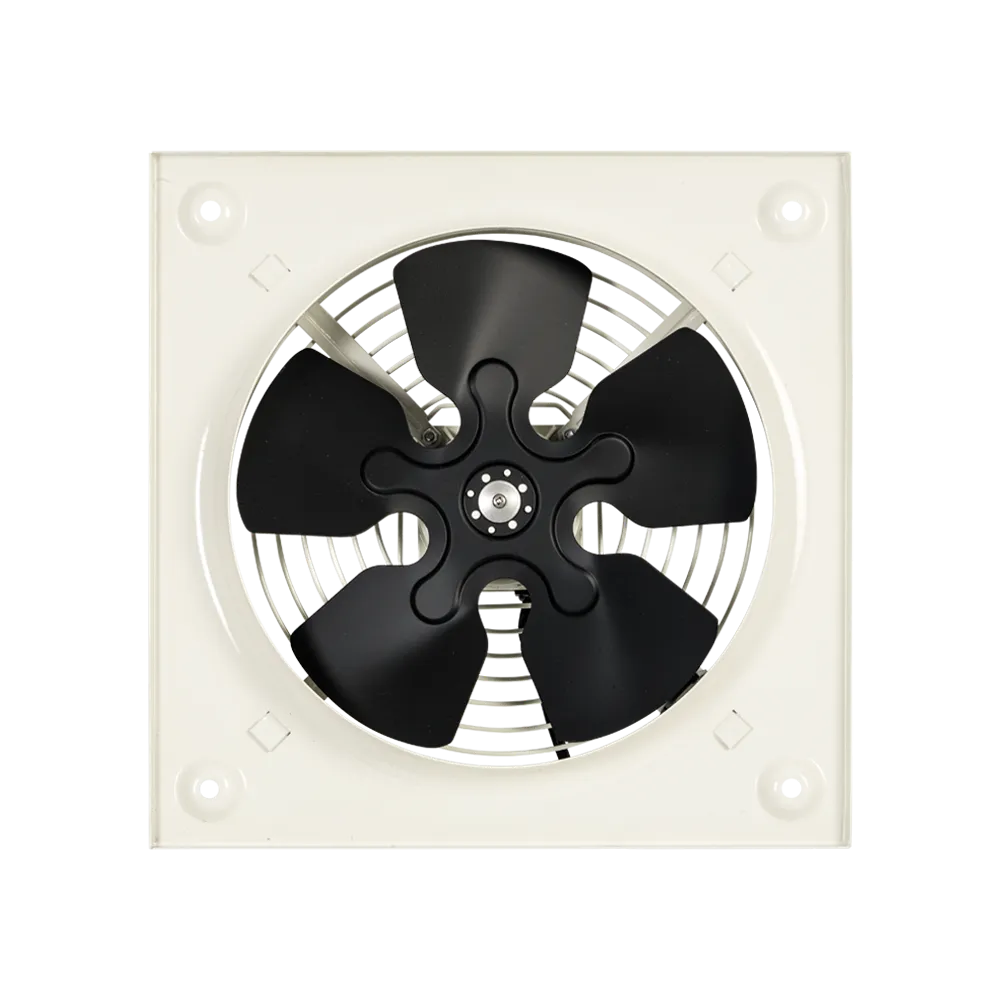

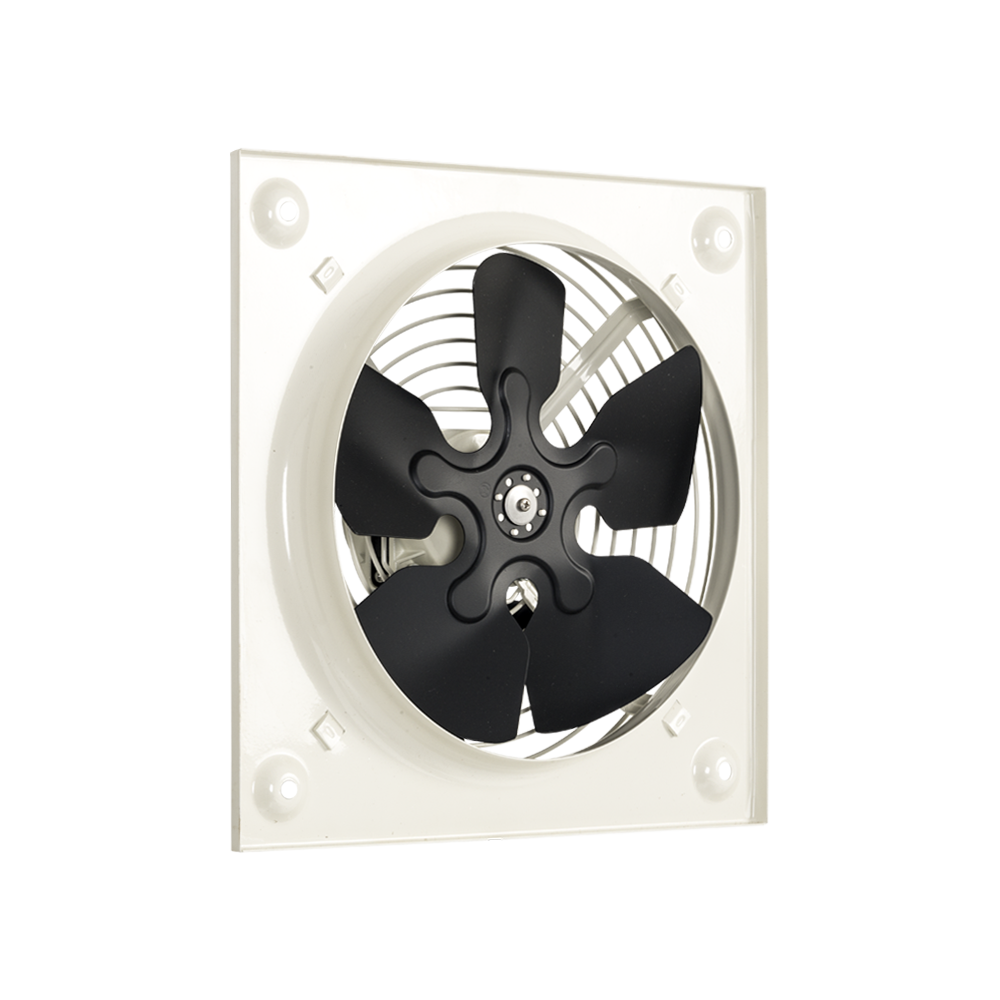

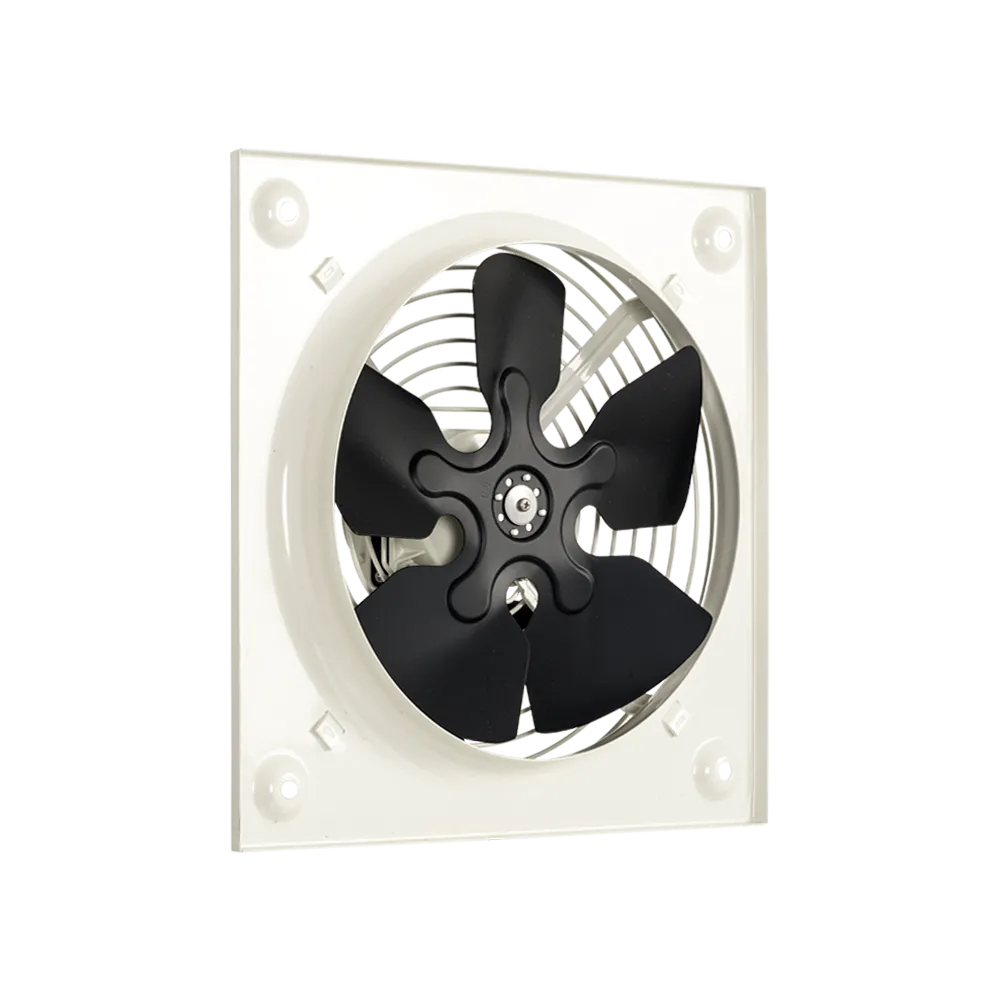

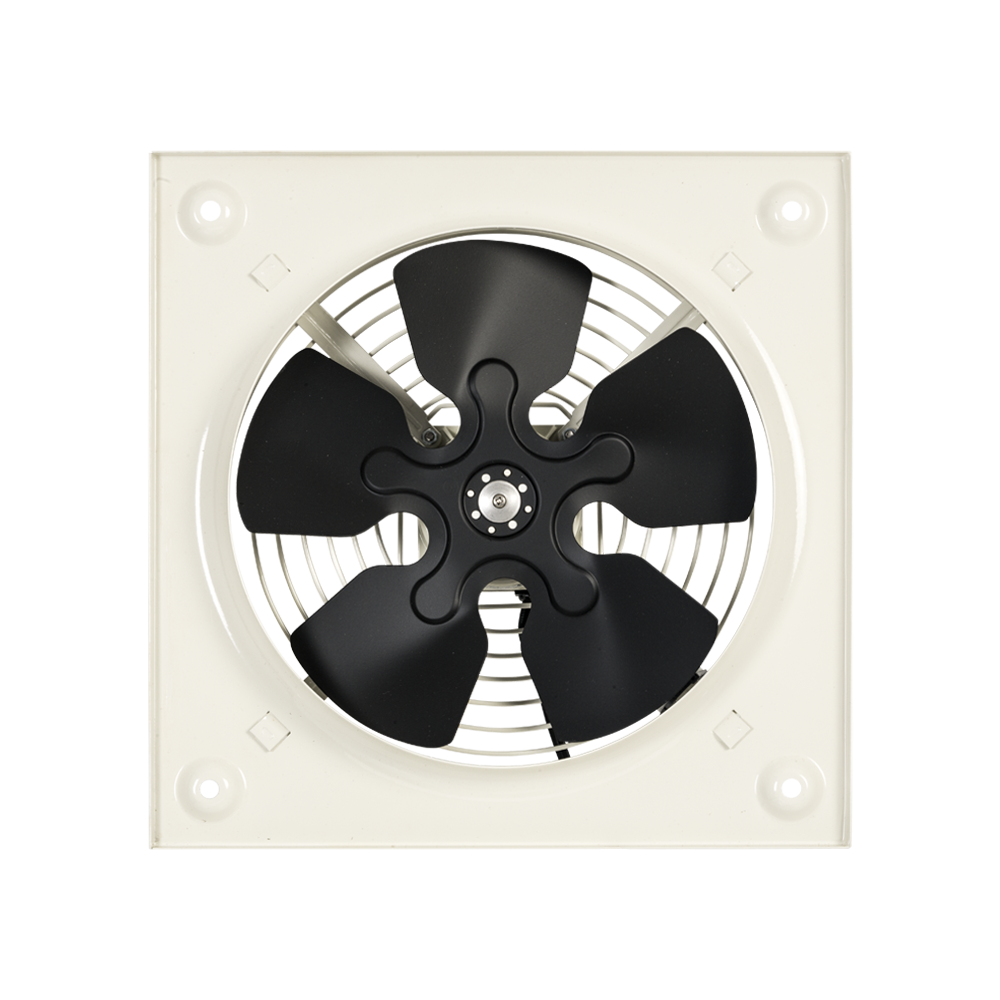

Fan rotorları galvanizli çelik üzerine siyah polyester boyalıdır.


Motor

HXM-350 ye kadar modeller hız kontrolü yapılabilir, aşırı ısınma korumalı, 230V-50/60Hz monofaze, IP44, Class B yalıtımlı motorlar, elektrik bağlantısı için 50cm bükülebilir kablolu ve uzun ömürlü yağlanmış bilye rulmanlıdır

HXM-400: Dıştan rotorlu IP44, Class F yalıtımlı, aşırı ısınma korumalı motoru, elektrik bağlantı kutuludur.


Ek Bilgi

Standart hava akış yönü: A tipi yapılandırma. (Motordan pervaneye)

Özellikler

  • Elektrik bağlantısı için kablolu olarak verilir

    Motor gövdesi epoksi-polyester boyalıdır. HXM-400 dışındaki modellerde bulunan kablo, elektrik bağlantısını kolaylaştırır.

  • HXM-400 Elektrik bağlantı kutusu

    Kondansatör elektrik bağlantı kutusunun içindedir

Dokümanlar
  • KATALOG HXM
  • KULLANIM KLAVUZU HXM
  • ELEKTRİK BAĞLANTI ŞEMASI HXM
