Jet Fanlar
IFHT

IFHT

> Resim İndir

IFHT

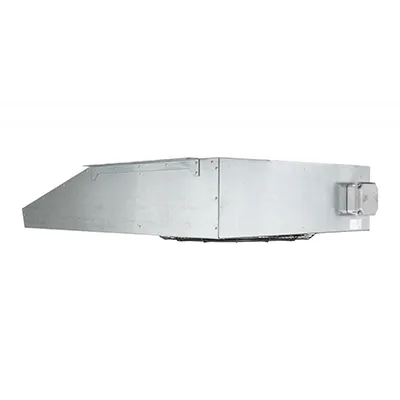

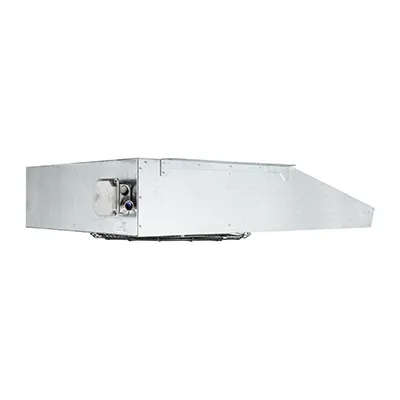

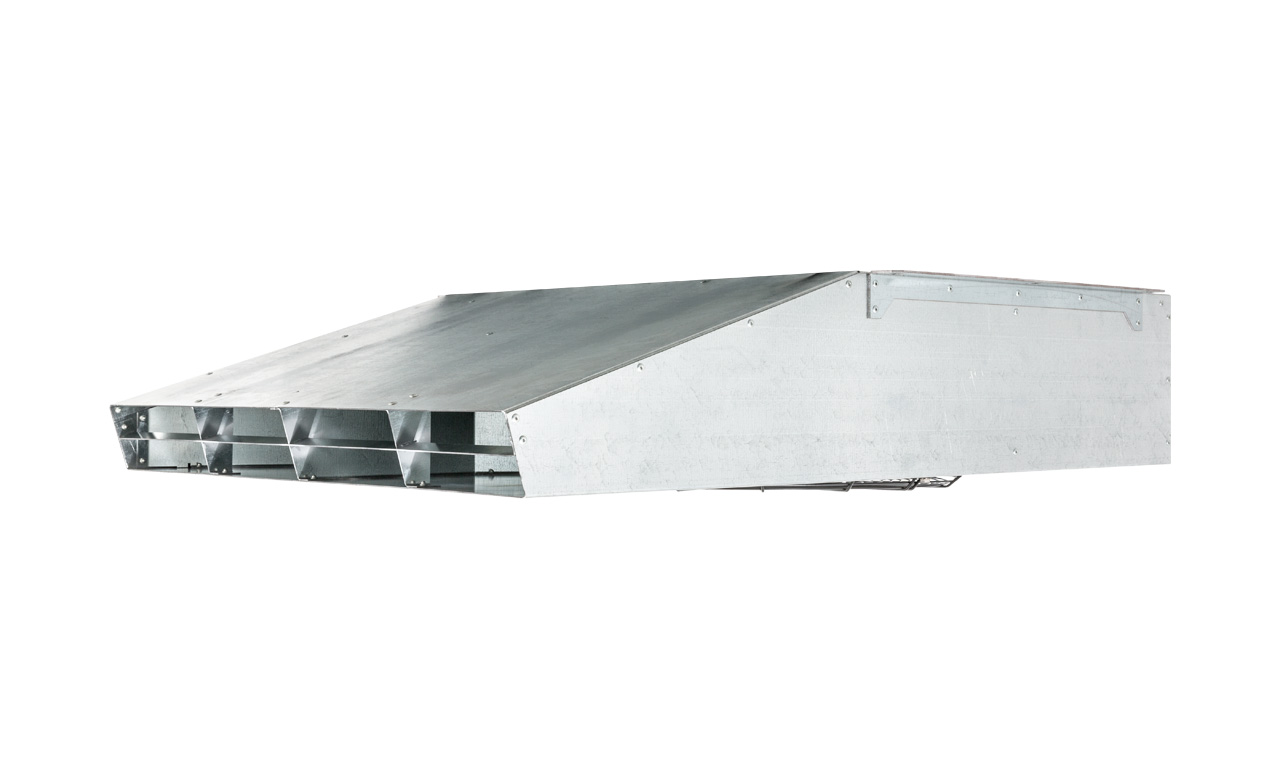

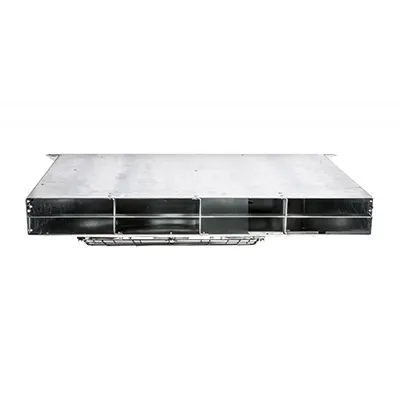

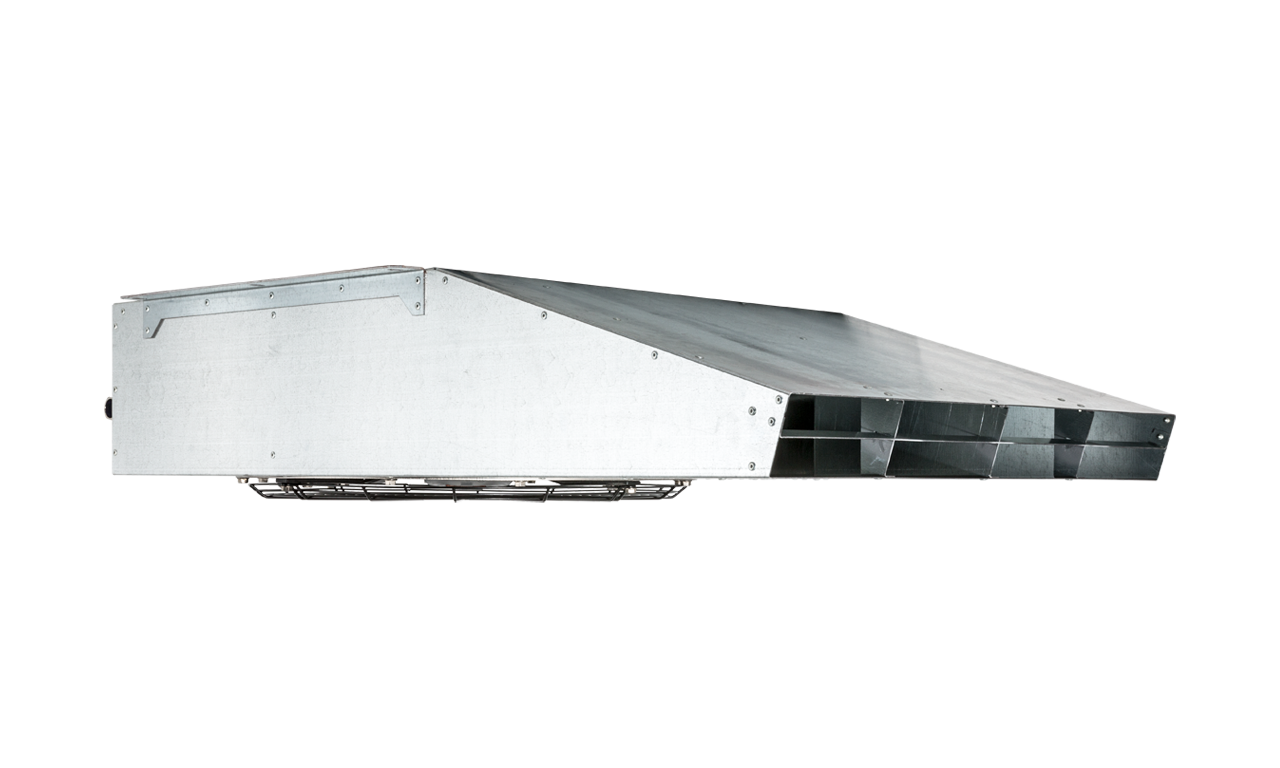

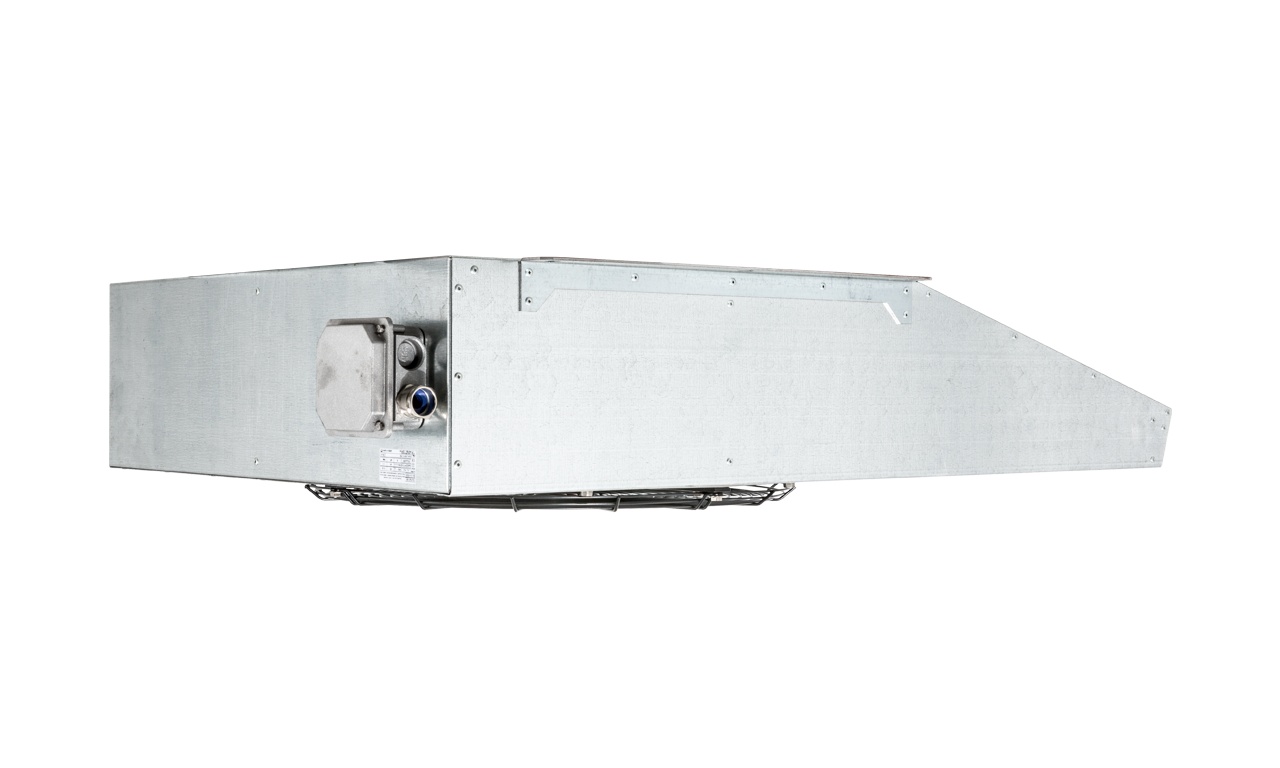

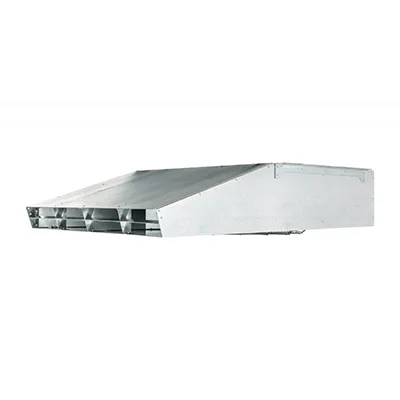

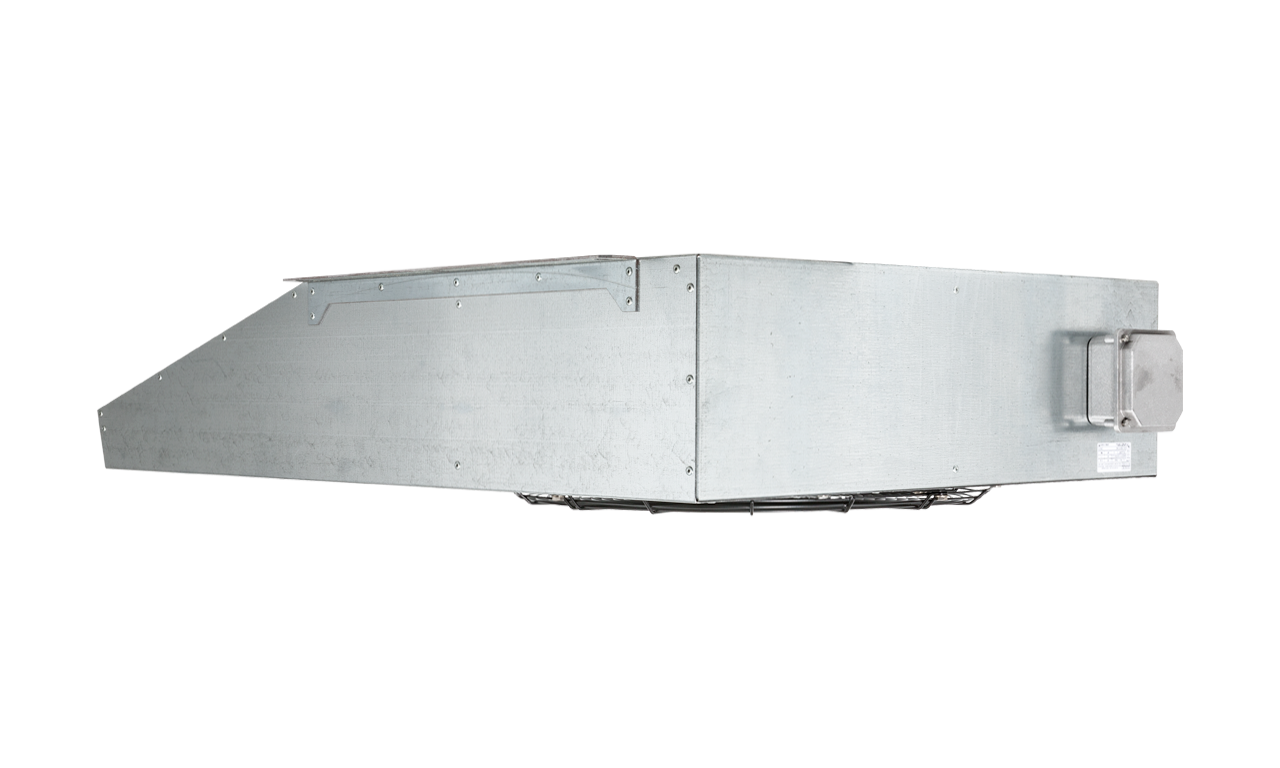

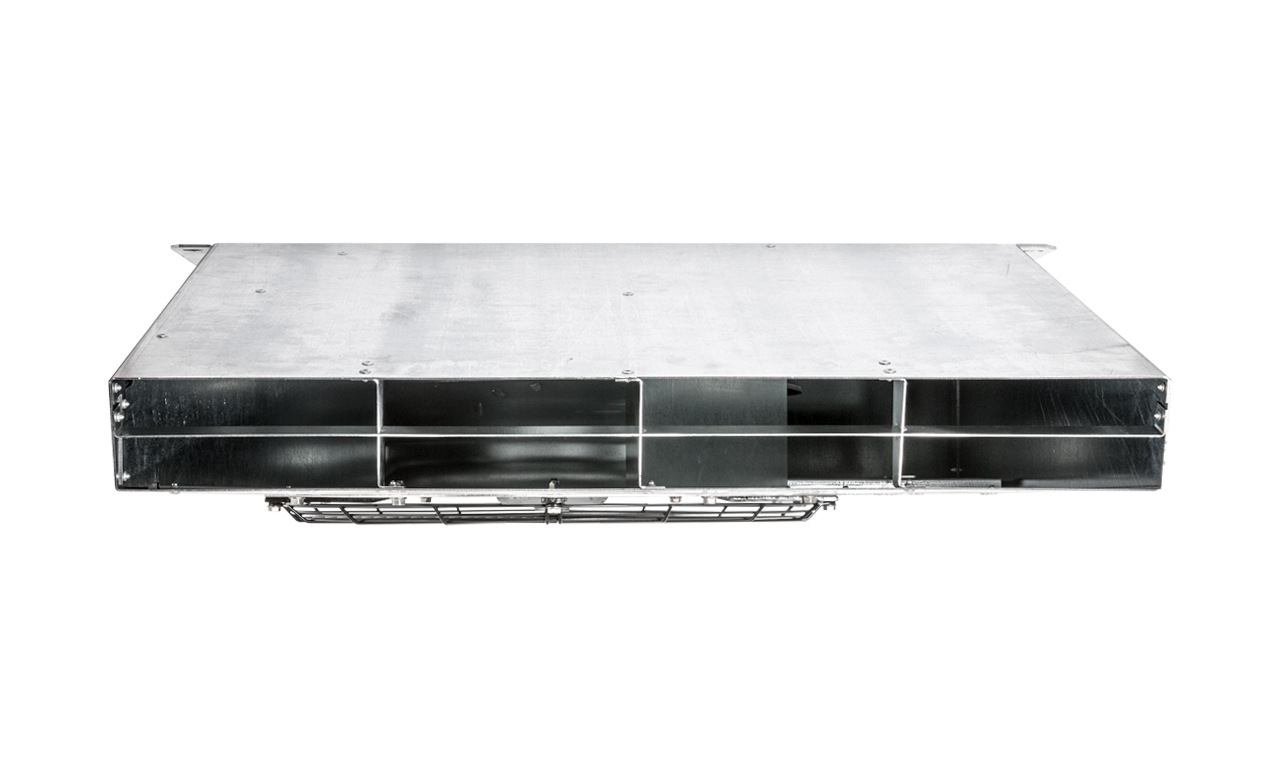

IFHT serisi radyal (indüksiyon) jet fanlar, havayı hava kanalı kullanmadan harekete geçirir.

Fan gövdesi galvaniz çelik sacdan üretilmiştir.

Geriye eğik kanatlı rotor ISO 1940-1: G 6.3 standardına uygun olarak dengelenmiştir.

Üzerinde elektrik bağlantı kutusu bulunan fanlar, emiş ağzında koruyucu tel kafese sahiptir.

Seride 50, 75 ve 100 N itiş gücüne sahip 3 farklı model bulunmaktadır.

Opsiyonel ON/OFF Bakım Şalteri

Güvenli bakım için istek üzerine fan üzerine montajlı veya aksesuar olarak.

IFHT

Radyal jet fanlar kapalı otoparklarda, havayı hava kanalı kullanmadan harekete geçirebilen fanlardır.

Havalandırmada ve yangın koşullarında F400 veya F300 özelliği ile alev içersinde kesintisiz, acil duman egzozu için uygundur.

Tanım

İtme gücü 50, 75 ve 100N modeller.

Merkezkaç, geriye eğik kanatlı rotor ISO 1940-1: G 6.3 standardına uygun olarak dengelenmiştir.

2 montaj ayaklı fan gövdesi galvanizli çeliktendir.

Elektrik bağlantı kutusu fan üzerindedir.

Fanların F400-120 ve F300-120 özelliklerinin EN 12101-3 uygunluğu resmi onaylıdır.

Fanların emiş ağızı koruyucu tel kafeslidir.

Motor

IEC 80 ve 90 gövde modelleri trifaze 400V-50Hz, F400-120 ve F300-120 için IP55, Class H yalıtımlı,

Çift devirli 4/8 kutuplu modeller Dahlander sargılıdır.

Çalışma sıcaklıkları: -20 °C/+40 °C.

Özel istek

Elektrik bağlantı kutusu yerine fabrikasında takılmış IP65 akım kesici veya ayrıca aksesuar olarak.

RAL koduna uygun dış boya.

Özellikler

Emiş koruyucu kafesi
Hava giriş ağzına monte edilmiş koruma kafesi
İnce tasarım
Özellikle yüksekliği düşük otoparklar için kullanışlıdır
Kolay bağlantı için dıştan elektrik bağlantı kutusu
Akım kesici
IP65, F400, güvenli bakım için istek üzerine fan üzerine montajlı veya aksesuar olarak
