Hücreli Aspiratörler
ILHT

ILHT

> Resim İndir

ILHT

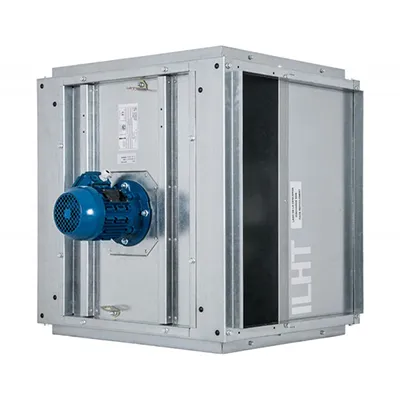

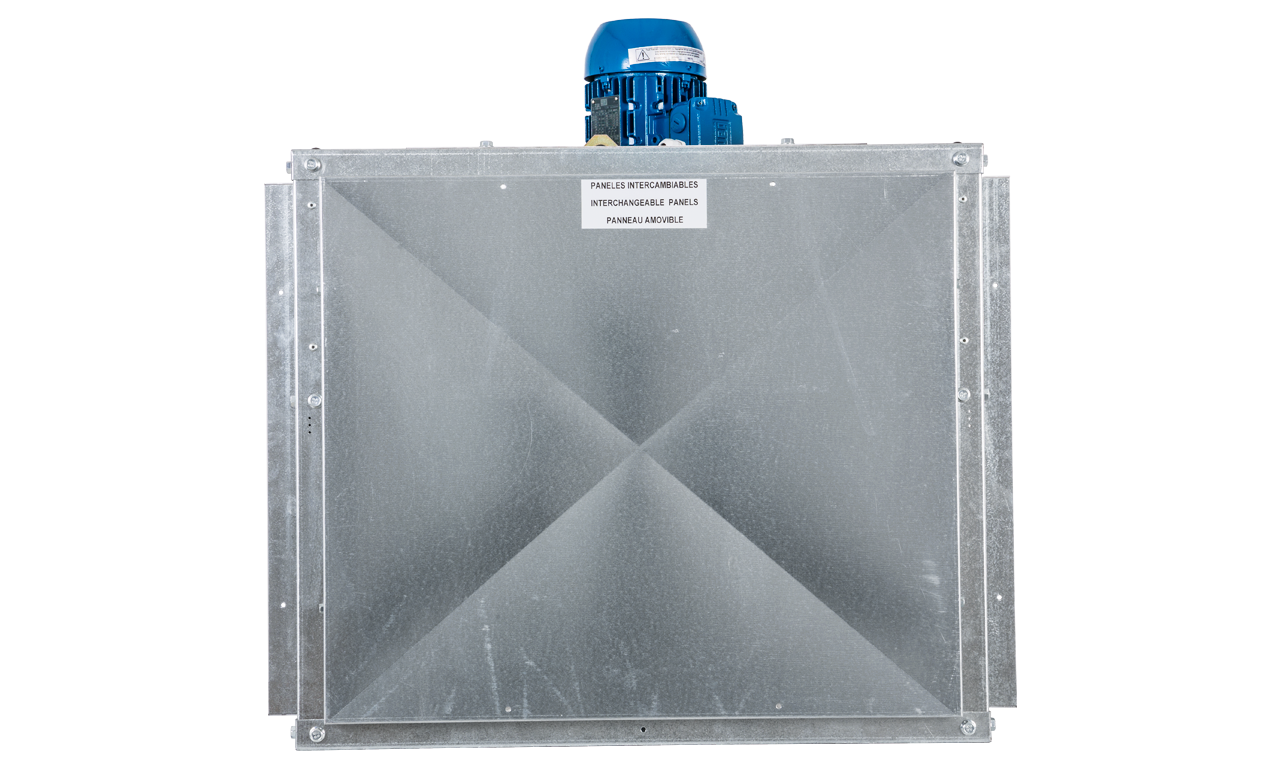

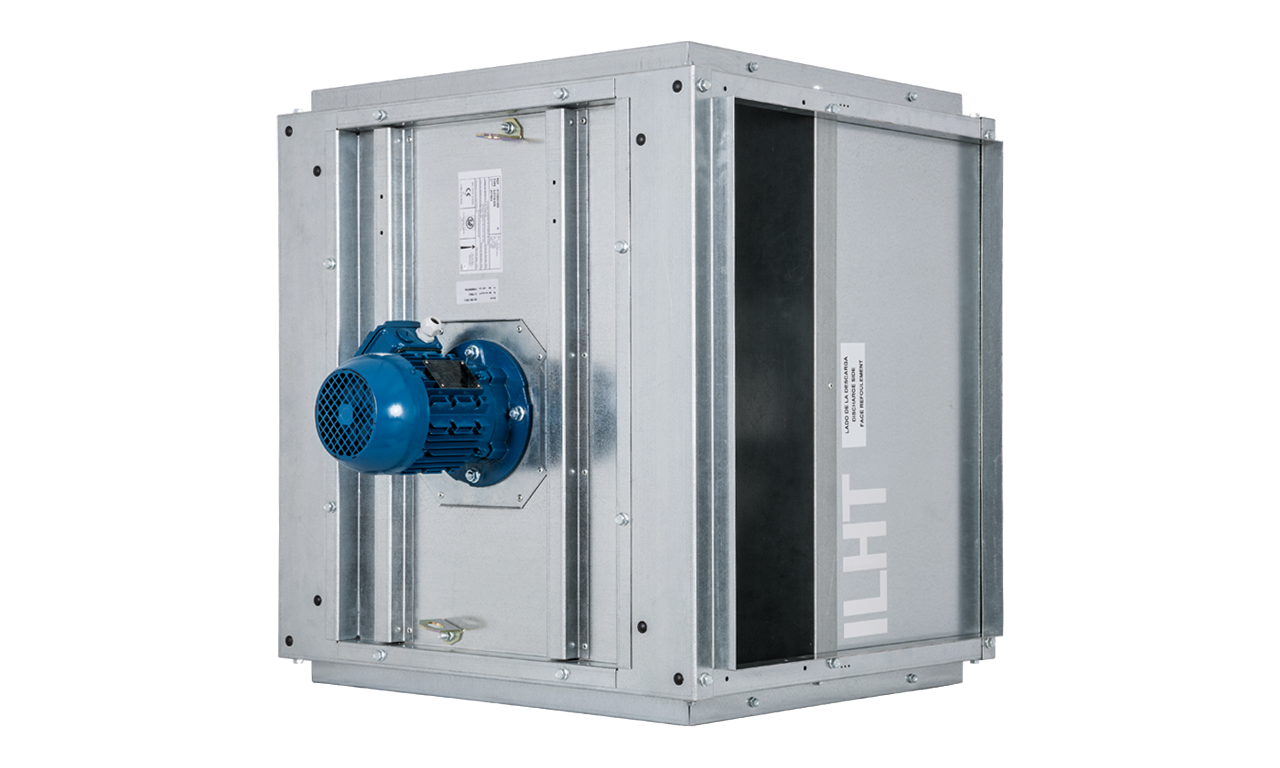

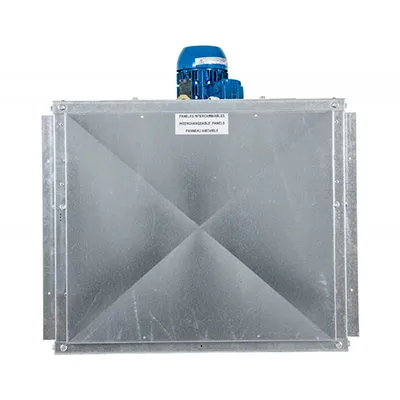

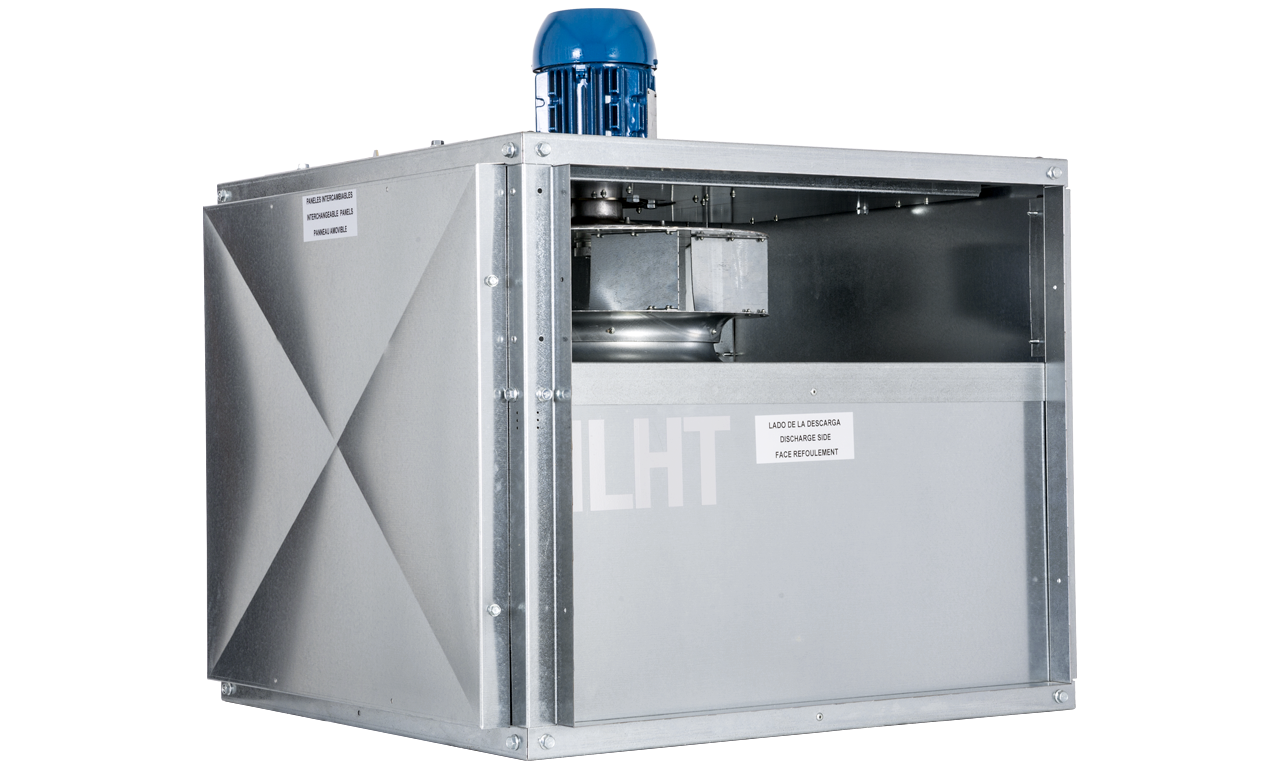

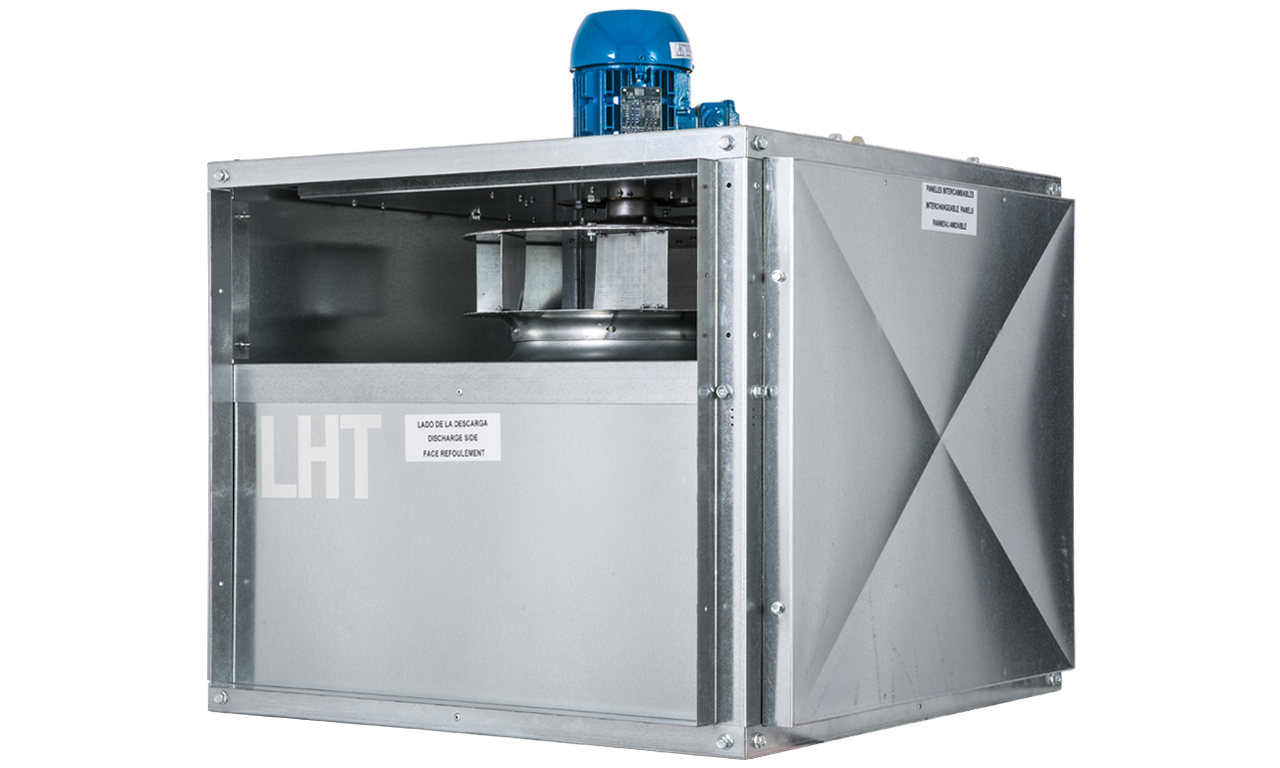

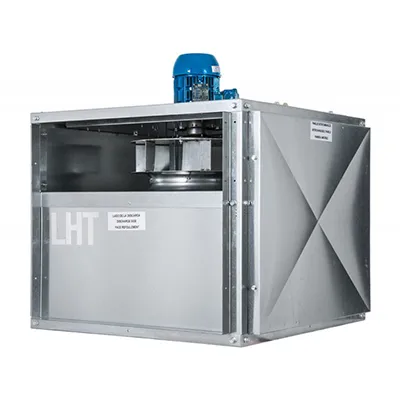

ILHT serisi dikdörtgen kanal tipi sıcaklık dayanımlı radyal fanların gövdesi galvaniz çelik sacdan üretilmiştir.

Fan kanatları geriye eğiktir ve motoru hava akımı dışındadır.

Seride 500 – 23.000 m³/h arasında debi değeri sunan onlarca farklı model bulunmaktadır.

Fan kabinleri galvaniz çelik sacdan mamuldür.

Çok amaçlı dizaynı sayesinde yatay veya dikey her türlü pozisyonda montajı gerçekleştirilebilir.

Detaylar için

ILHT

Uygulamalar
Yangın durumunda duman ve sıcak gaz egzozu Ticari ve endüstriyel tesislerdeki kirli havanın atımı.
Profesyonel mutfaklarda kirli havanın atımı.
Tüm pozisyonlarda ve tüm yüzlerdeki bağlantılarda montaj kolaylığı.
Hava akımı sıcaklığı 120 ° C’ye kadar sürekli, maks. 40ºC’deki Ortam havasında dayanabilen motor.

Aralık
8 boyut: 355, 400, 450, 500, 560, 630, 710 ve 800
Hava performansı 500 ila 23.000 m³/h arasında değişir.
ILHT CC: Çok yönlü giriş plenumlu fan, yatay veya dikey motor.
ILHT MV: Sadece havalandırma ünitesi, motor mili yatay veya dikey.

Konstrüksiyon
- Galvanizli çelik sacdan mamul paneller.
- Alüminyum profilli modüler yapı.
- 4 adet montaj braketi.
- Dikdörtgen kanal hücreleri.

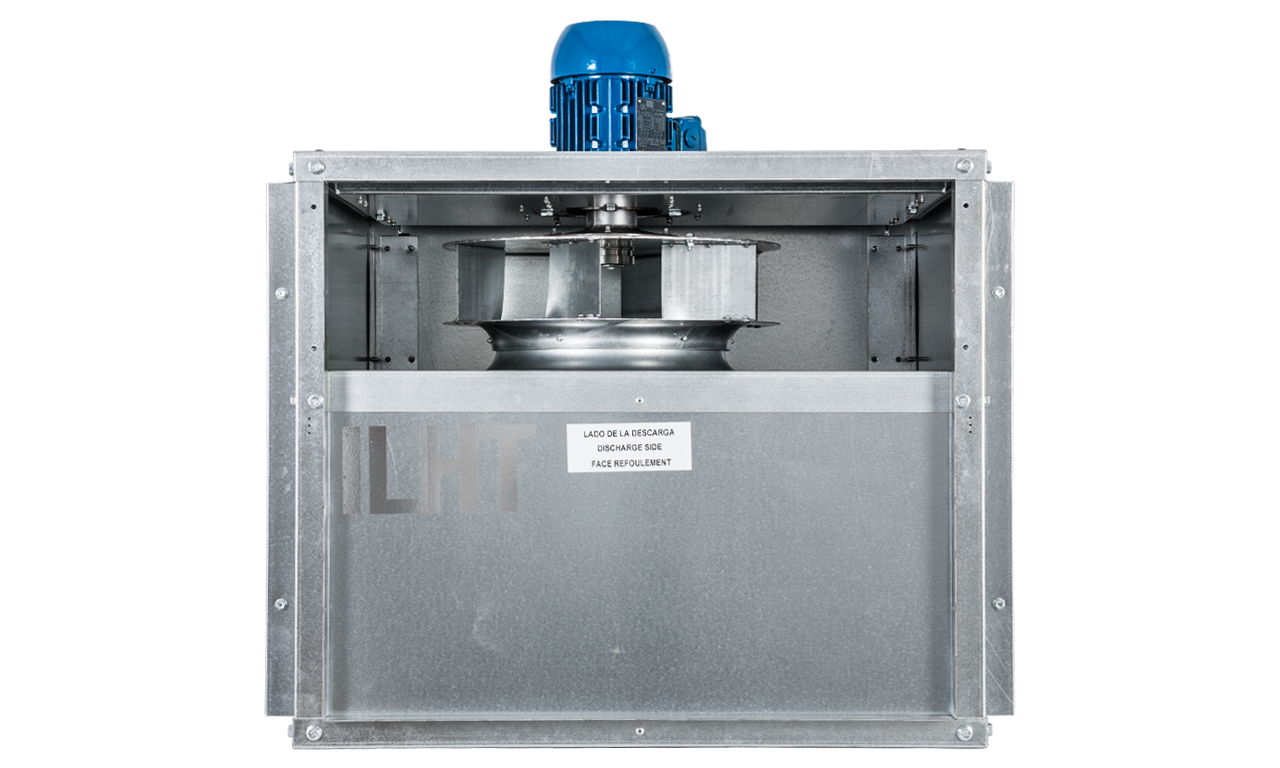

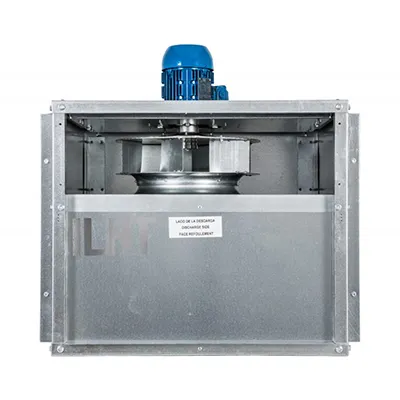

- Direkt tahrikli, santrifüjlü geriye eğik kanat, galvanizli sacdan imal edilmiştir.
- Fan sistemini kanal sisteminden sökmeden temizlik ve bakım için tam erişime sahiptir.
- Motor, IP55, F sınıfı yalıtım ve voltaj ile hız kotrol edilebilen kontrol edilebilen monofaze 230V 50Hz veya frekans invertörü ile kontrol edilebilen trifaze 230 / 400V 50Hz.

İstek üzerine:
Mutfak uygulamaları için:
- Yağa dayanıklı contalı takviyeli sızdırmazlık elemanı.
- Yoğuşma suyu tahliye borusu monte edilmemiştir.
İki hızlı motorlar (ErP uyumlu değil).

Özellikler

  • Kolay Montaj

    Montajı kolaylaştırmak için sabitleme parçaları

Dokümanlar
  • KATALOG ILHT
  • KULLANIM KLAVUZU ILHT
  • ELEKTRİK BAĞLANTI ŞEMASI ILHT
