Çatı Tipi Fanlar
TH-MIXVENT

TH-MIXVENT

> Resim İndir

TH-MIXVENT

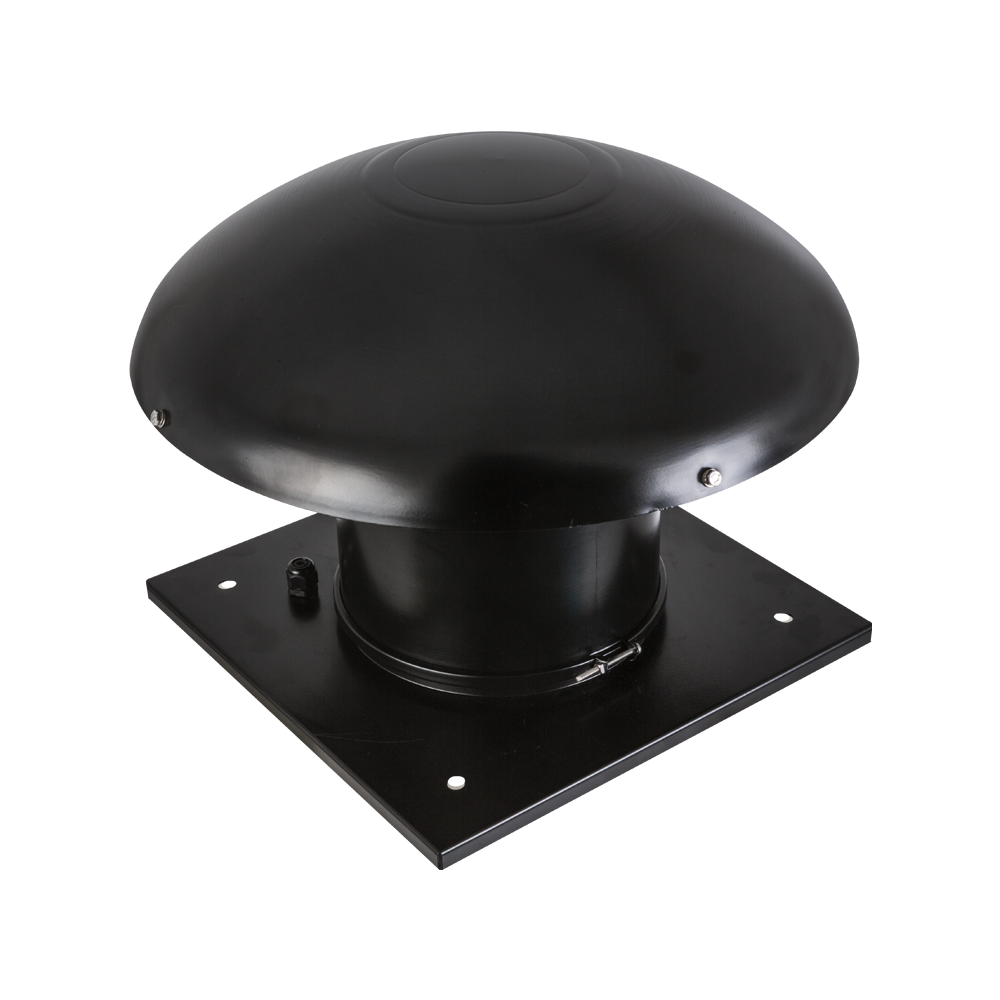

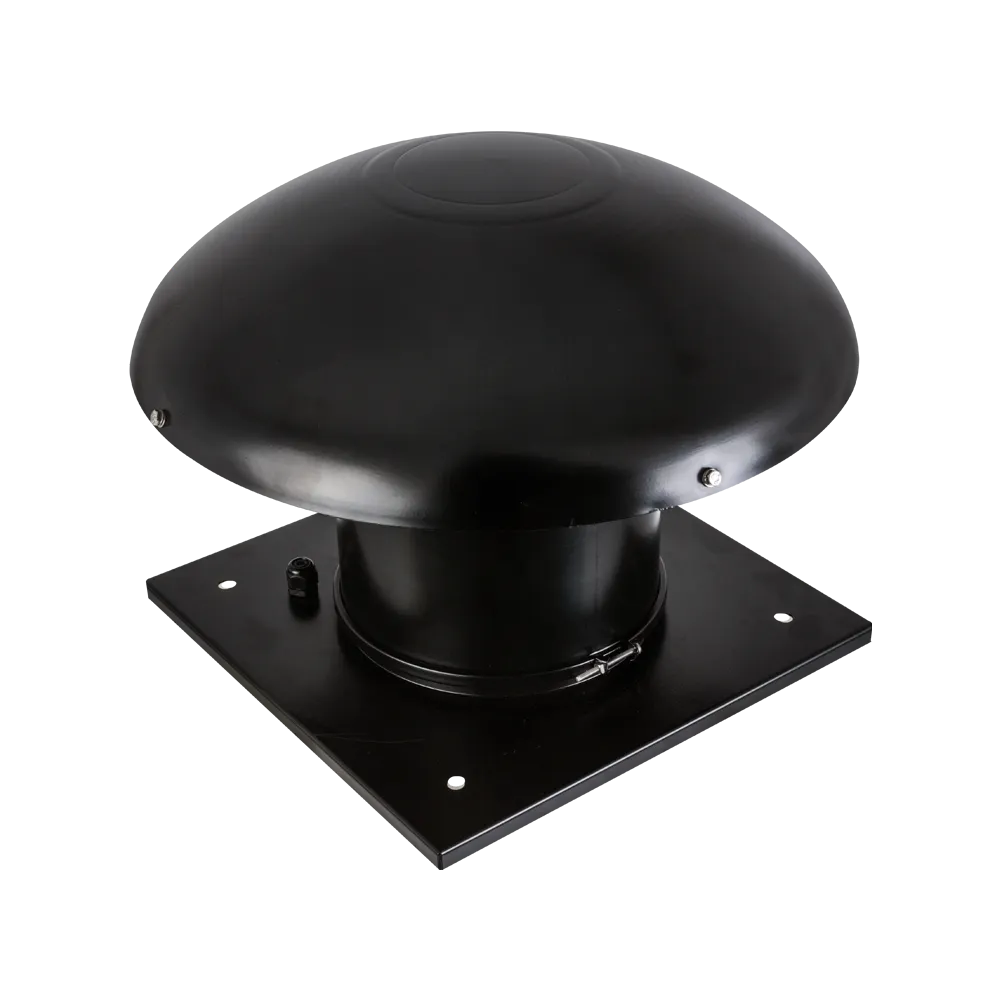

TH MIXVENT serisi yatay atışlı çatı tipi karma akışlı fanların montaj plakası galvaniz çelik sacdan üretilmiştir.

500 ve 800 modellerinde gövde kalın, takviyeli ve enjeksiyonla kalıplanmış plastikten, fan şapkası preslenmiş çelik sacdan üretilmiştir.

1300 ve 2000 modellerinde ise gövde yüksek kalite preslenmiş çelik sacdan, fan şapkası sıvama alüminyumdan üretilmiştir.

Üzerinde terminal kutusu bulunan fanların 470 – 1.725 m³/h arasında debi değeri ve Ø150 – 315 mm arasında çap seçenekleri sunan 4 farklı modeli bulunmaktadır.

Tüm modellerde kablo bağlantı rakoru standarttır. Tüm metalik parçalar hava koşullarına dayanıklı siyah epoksi-polyester boyalıdır.

Detaylar için
Hemen Al

TH-MIXVENT

Çatı tipi karma akışlı fanlar standart olarak egzost fanlarıdır.
500 ve 800 modelleri kalın ve takviyeli enjeksiyonla kalıplanmış plastikten, 1300 ve 2000 modelleri ise yüksek kalite preslenmiş çelik sacdan mamuldür.
Tüm modellerde montaj kaideleri çelik sacdan üretilmiştir.
Fan şapkaları; 500 ve 800 modellerinde preslenmiş çelik sacdan, 1200 ve 2000 modellerinde sıvama alüminyumdan mamuldür.
Tüm modellerde koruyucu kafes ve kablo bağlantı rakoru standarttır.
Tüm metalik parçalar dış hava koşullarına dayanıklı siyah epoksi-polyester boyalıdır.

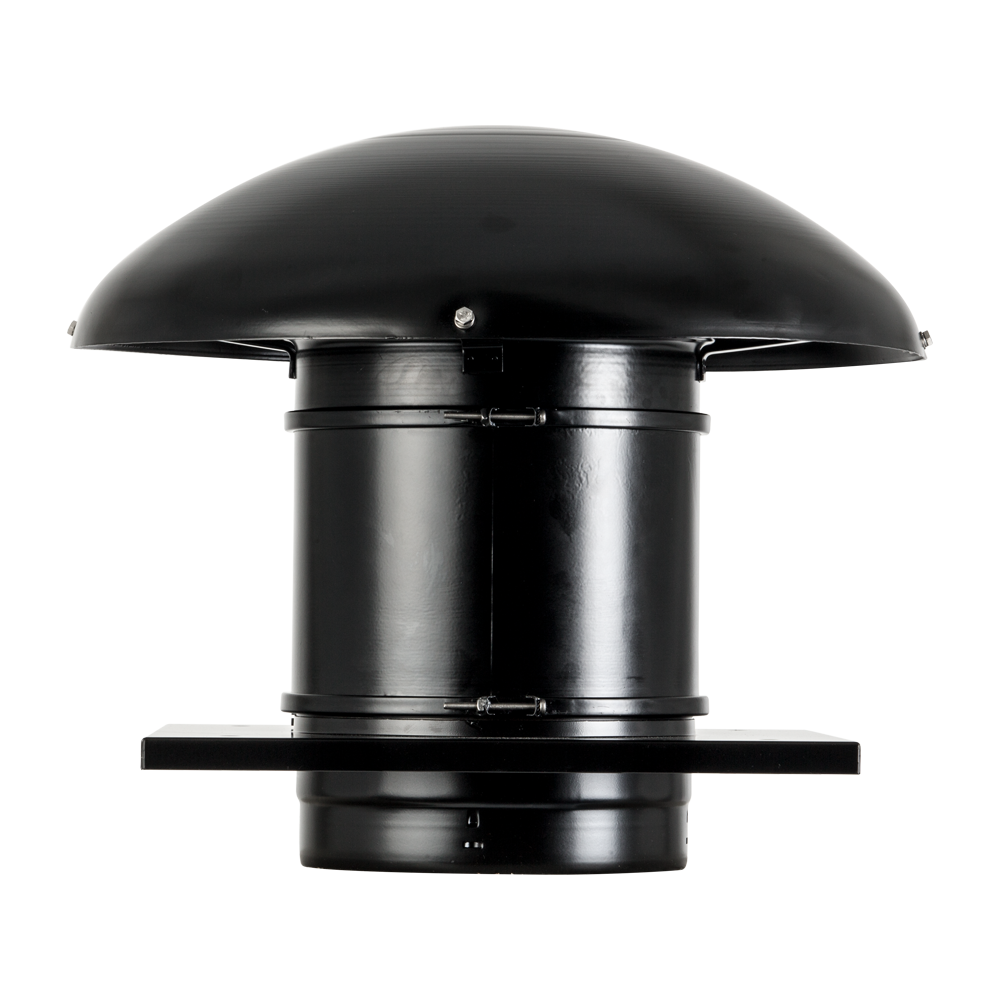

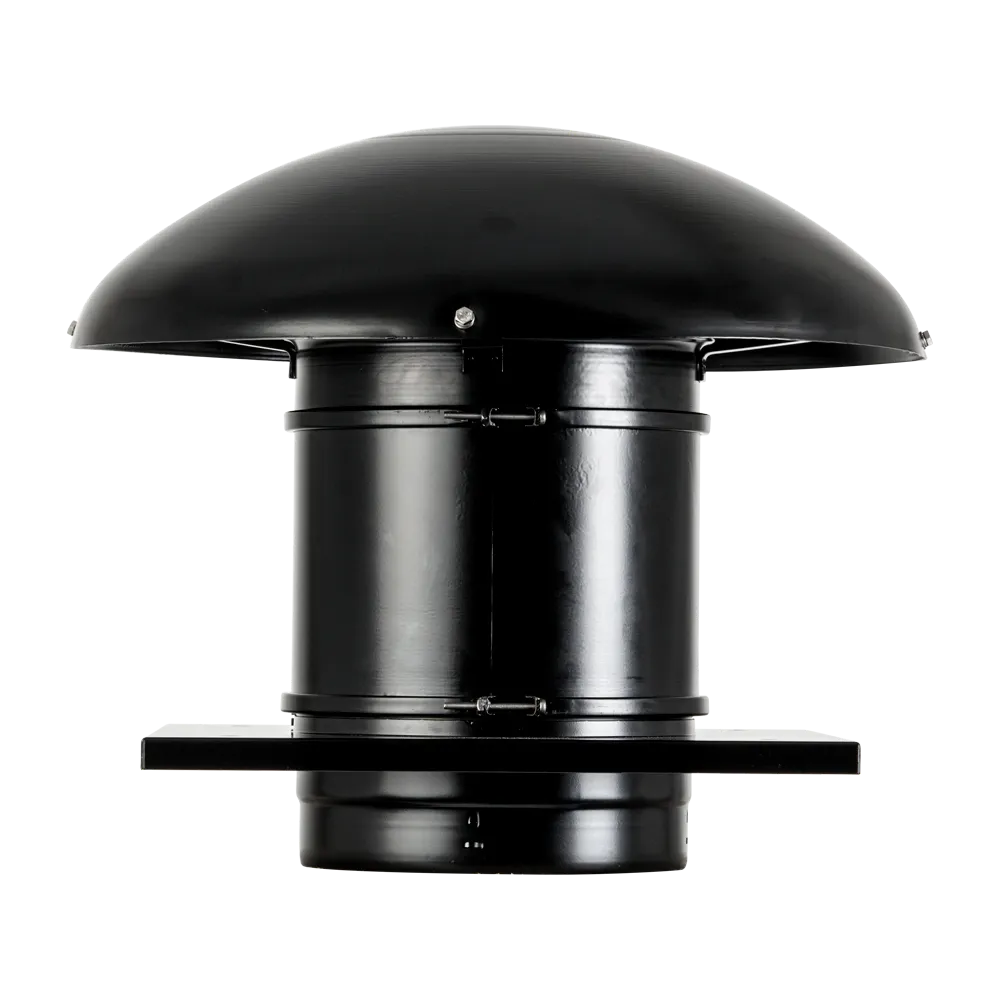

Fanların motor ve pervane gövdesi, iki kelepçe ile kolayca takılıp sökülebilir.

Motor
Tüm motorlar IP44, sınıf B’dir, termal korumalıdır ve uzun ömürlü rulman yataklara sahiptir.
Elektrik Girişi:
 - Monofaze 230V-50Hz (Kondansatör elektrik bağlantı terminalinin içindedir).
Tüm motorlarda çift devir bağlantısı bulunur, ayrıca elektronik veya ototransformatör kontrolcüler kullanılarak voltaj ile hız kontrolü yapılabilir.

Ek Bilgi
Motor ve fan gövdesi 180° döndürülerek taze hava fanı olarak da kullanılabilir.

Özellikler

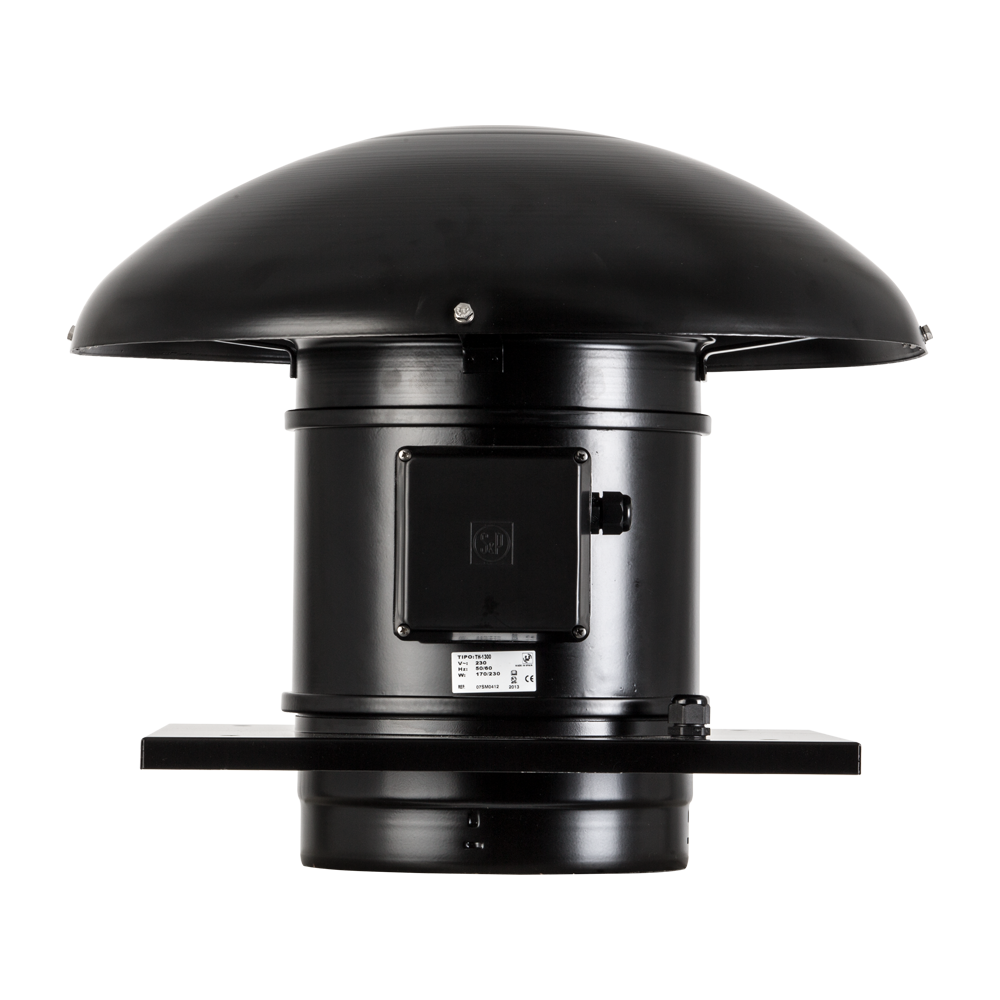

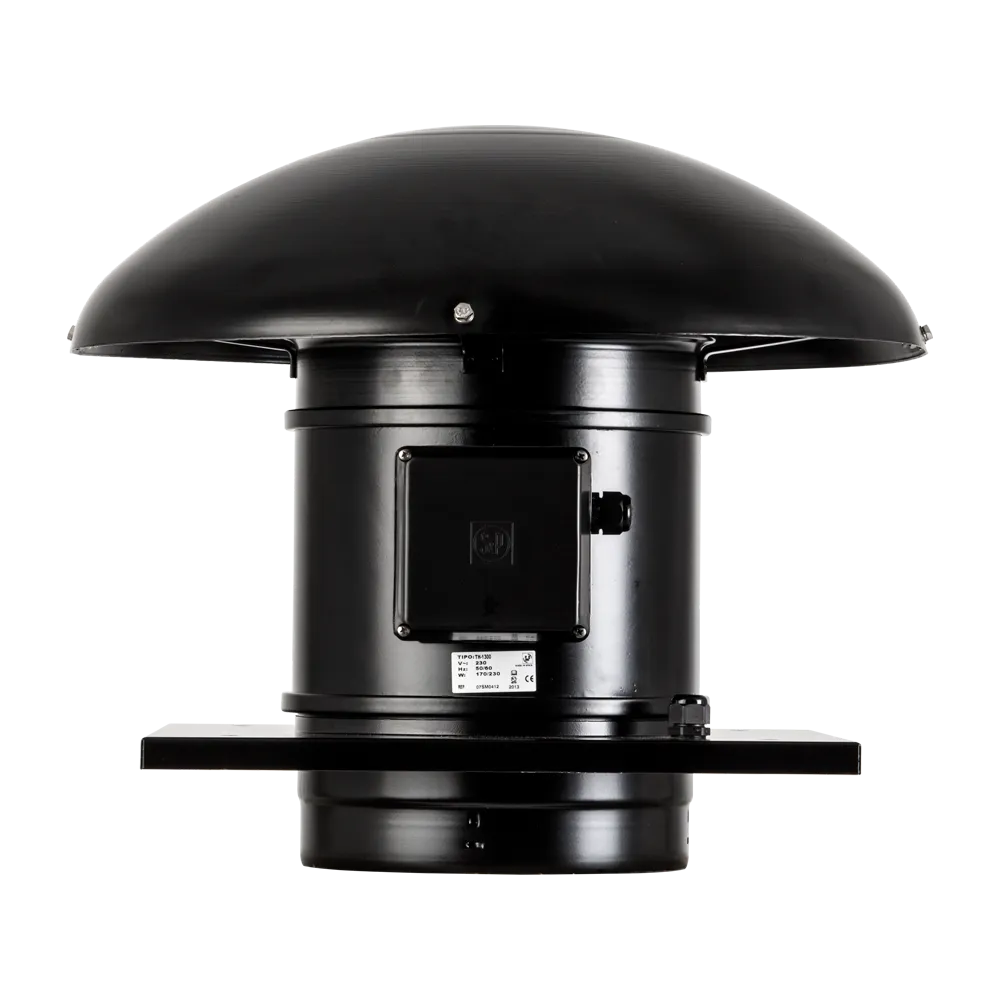

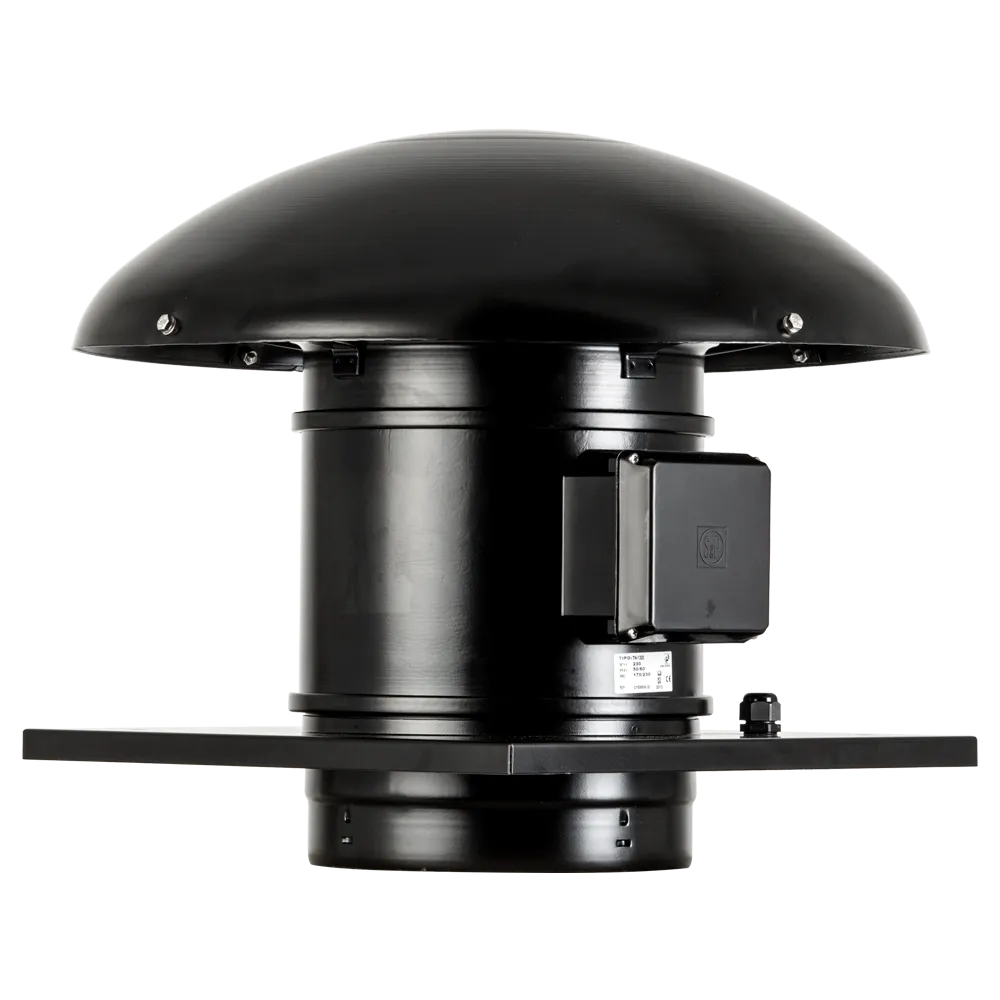

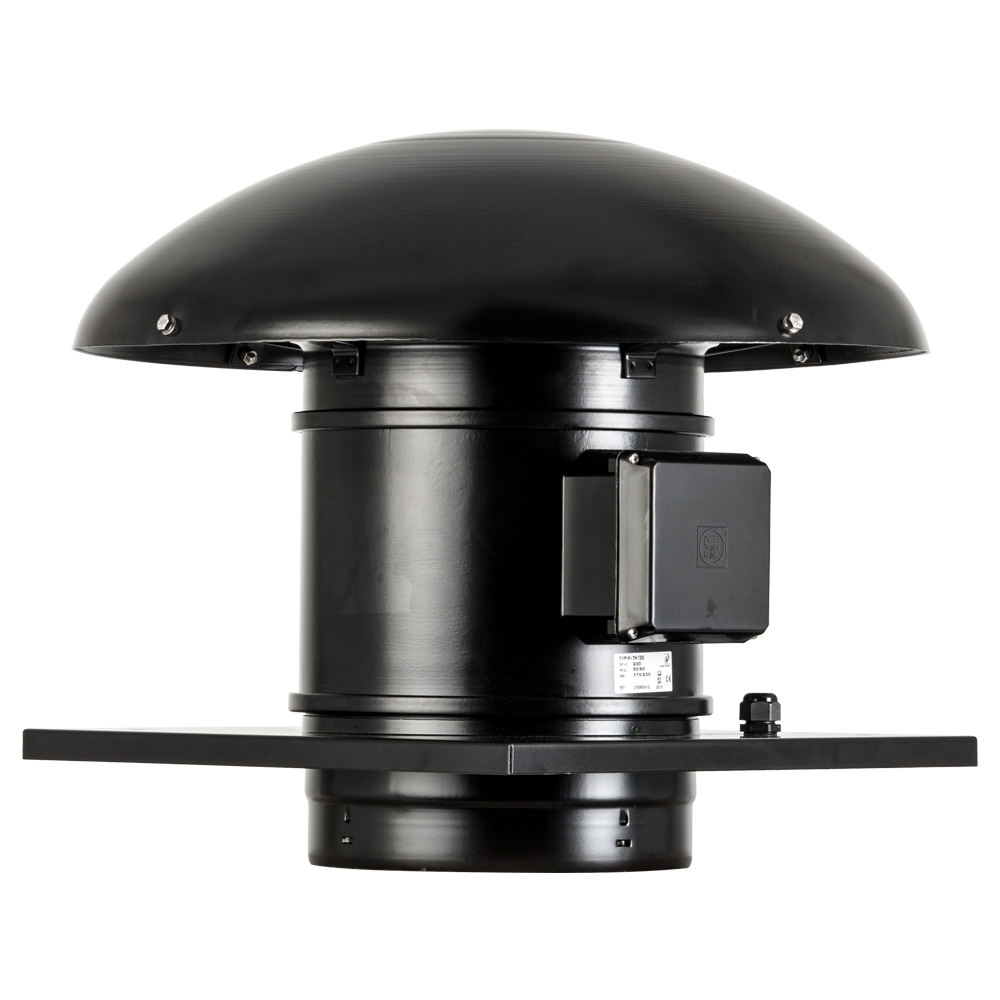

  • Alev Geciktirici Terminal Kutusu
    Kolayca ulaşılabilen ve içinde kapasitörü bulunan terminal kutusu alev geciktirici özellikte olan V0 plastiktendir

  • Yuvarlak Boru Ağızlı Bağlantı
    Yuvarlak boru ağızlı bağlantı sayesinde yuvarlak, rijit ya da esnek kanallar bağlanabilir

  • Kuş Koruması


  • Fan motor ve pervane gövdesi kelepçeler vasıtasıyla sökülebilir özelliktedir. Motor ve pervane gövdesi ters takılması durumunda taze hava fanı olarak çalışabilmektedir

Dokümanlar
  • KATALOG TH-MIXVENT
  • KULLANIM KLAVUZU TH-500 TH-800 TH-MIXVENT
  • KULLANIM KLAVUZU TH-1300 TH-2000 TH-MIXVENT
  • ELEKTRİK BAĞLANTI ŞEMASI TH-MIXVENT
