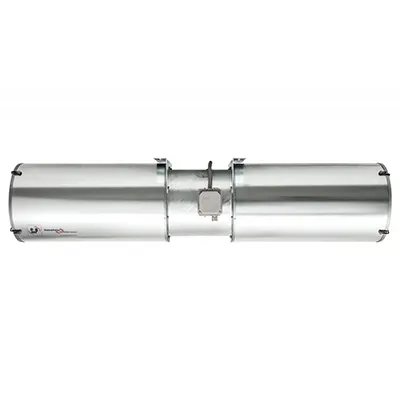

Jet Fanlar
TJHU / TJHT

Aksiyal jet fanlar kapalı otoparklarda, tünellerde ve kapalı büyük alanlarda havayı hava kanalı kullanmadan harekete geçirebilen fanlardır.

Havalandırmada ve yangın koşullarında F400 veya F300 özelliği ile alev içersinde kesintisiz, acil duman egzozu için uygundur.

TJHT serileri: çift yönlü 6 kanatlı,

TJHU serileri: tek yönlü 7 kanatlıdır.

Tanım

TJHT serileri: Ø315 den Ø630 a kadar tam çift yönlüdür.

TJHU serileri: Ø315 den Ø400 e kadar tek yönlüdür.

Rotorlar ISO 14694:G 6.3 standardına uygun olarak dengelenmiş, EN 1706 standardına uygun alaşımlı alüminyum dökümdür.

Fan gövdesi ve 2 montaj ayağı EN 1491:1999 standardına uygun sıcak daldırma galvanizli EN 10130-99 standardına uygun çeliktendir.

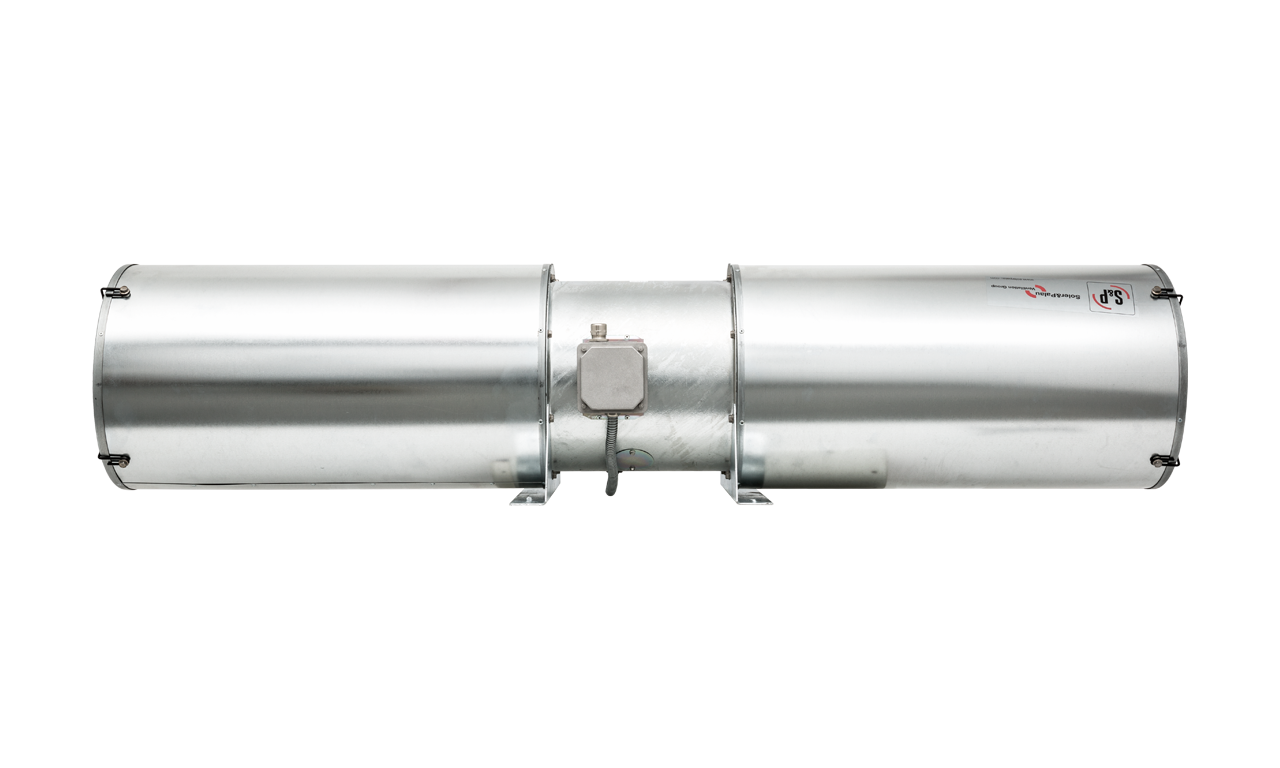

Elektrik bağlantı kutusu fan üzerindedir.

Çan ağzı girişli, akustik malzeme dolgulu iki silindirik susturucu galvanizli levha çeliktendir.

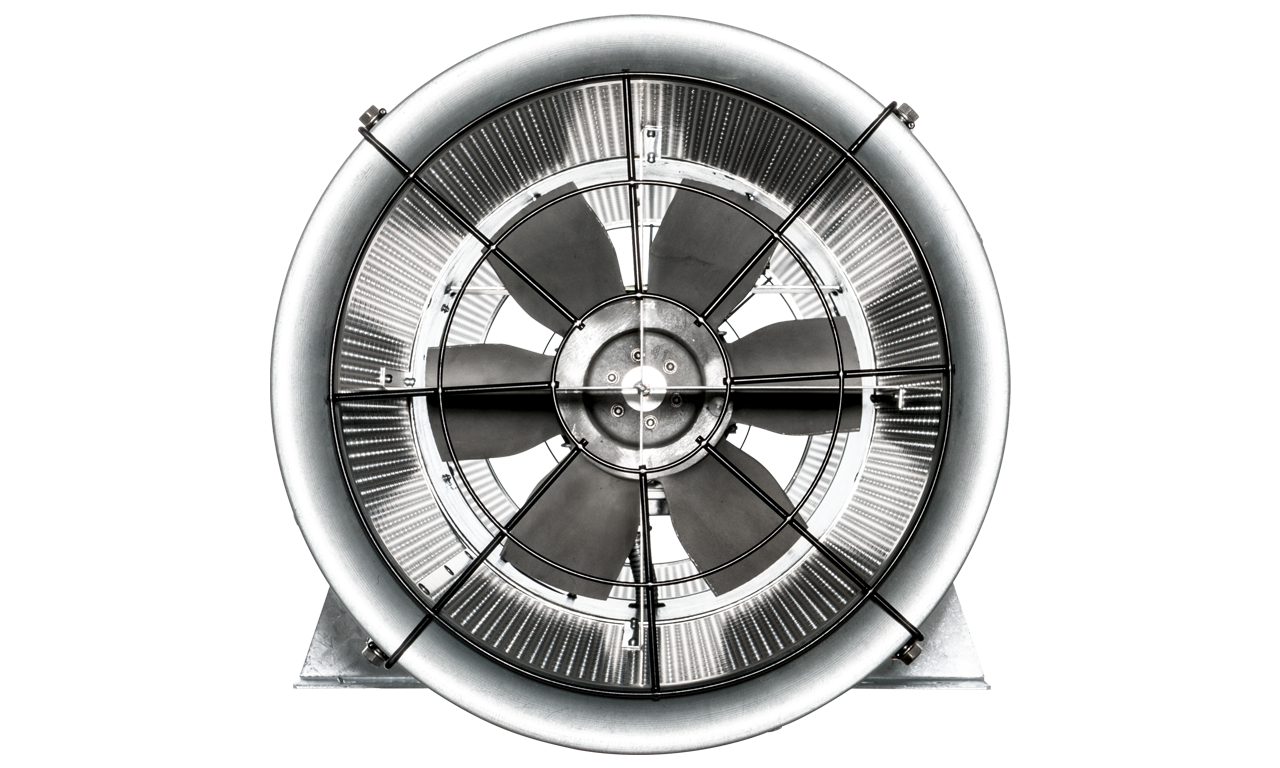

Fanların emiş ve çıkış ağızları koruyucu tel kafeslidir.

Fanların EN 12101-3 uygunluğu resmi onaylıdır.

Taşıma için 400 modele kadar fanlar tek parçadır. 450 den 630 modele kadar üç parçalı teslim edilebilir.

Motor

TJHT serileri: IEC 80 den 160 gövde modeline kadar motorlar F400-120 ve F300-120 için IP55, Class H yalıtımlı, trifaze 400V-50Hz.

TJHU serileri: IEC 80 ve 90 gövde modelleri trifaze 400V-50Hz, F400-120 ve F300-120 için IP55, Class H yalıtımlı, F200-120 için Class F yalıtımlıdır.

Çift devirli 2/4 kutuplu modeller Dahlander sargılıdır.

Ortam sıcaklıkları: -20 °C/+40 °C

Çalışma sıcaklıkları: -20 °C/+40 °C.

İstek üzerine

Tek devirli, 2 kutuplu motorlu fan.

Tek yönlü fanlar için koruyuculu giriş ve çelik yönlendiricili çıkış.

Çift yönlü fanlara giriş ve çıkış için çelik yönlendirici.

Elektrik bağlantı kutusu yerine fabrikasında takılmış IP65 akım kesici.

Akım kesici standart elektrik bağlantı kutusu ile bir aksesuar da olarak verilebilir. RAL koduna uygun dış boya.
